申请号: 201720988254.8

申请日: 2017.08.09

申请人: 福州天瑞线锯科技有限公司

发明人: 朱文志; 李海威; 林冬; 黄田玉; 林孝狮; 许光先; 梁兴华

       摘要：

       一种金刚石环形线锯驱动机构，其要点在于：包括两套驱动轮、驱动轴、伺服电机、电机联接座，在机架的上方分别固定有机架侧安装板和机架右侧安装板，驱动机构的构成：螺钉穿过轮子压盖将驱动轮固定在驱动轴上，驱动轴与机架侧安装板之间有轴承，伺服电机通过联轴器与驱动轴连接；伺服电机通过电机联接座与机架侧安装板相连，另一套相同的驱动机构则安装在右机架侧安装板上。本实用新型是在现有金刚石环形线锯驱动机构基础上进行改进，在机架上方相向固定有两套相同的驱动机构，两套切割系统，一次装夹可同时加工两个面，以便于单晶硅棒料两边缘棱边、棱条、棱线同时进行切割，提高了加工效率，降低了劳动强度，两个加工面的形位公差精度高。

       主权利要求:

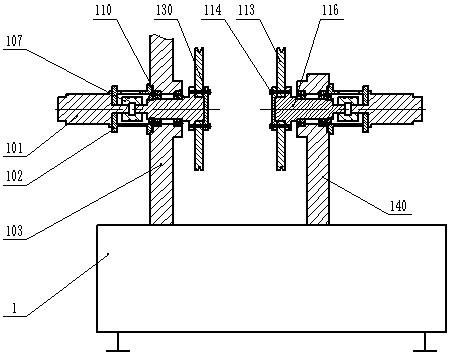

       一种金刚石环形线锯驱动机构，其特征在于：包括两套驱动轮、驱动轴、伺服电机、电机联接座，在机架（1）的上方分别固定有机架侧安装板（103）和机架右侧安装板（140），驱动机构的构成：螺钉（114）穿过轮子压盖（130）将驱动轮（113）固定在驱动轴(116)上，驱动轴(116)与机架侧安装板之间有轴承（110），伺服电机（101）通过联轴器（107）与驱动轴(116)连接；伺服电机（101）通过电机联接座（102）与机架侧安装板（103）相连，另一套相同的驱动机构则安装在右机架侧安装板（140）上。
