申请号: 201720326152.X

申请日: 2017.03.30

申请人: 上海征世科技有限公司

发明人: 龚闯; 吴剑波; 朱长征; 余斌

       摘要：

       本实用新型公开了一种金刚石薄膜生产自动化配料粉碎一体机，包括称料桶和伺服电动机，所述称料桶安装在配料台的入料口下侧，且称料桶下端安装有流料板，所述称料桶内下端面设置有底板，所述电磁继电器安装在开关的内部，所述伺服电动机与开关之间通过导线电性连接，所述流料板下侧设置有传送装置，所述粉碎室内安装有叶轮，所述粉碎室和储料室之间设置有过滤网，所述配料台和工作台之间设置有入料口，所述直齿轮板与伺服电动机之间通过圆柱齿轮转动连接，所述伺服电动机与安装在配料台上端的控制器之间通过导线电性连接。本实用新型将配料装置和粉碎装置整合在一台机器上，提高了产品的生产效率，使用重力传感器作为电路的开关执行者，实现配料自动化。

       主权利要求:

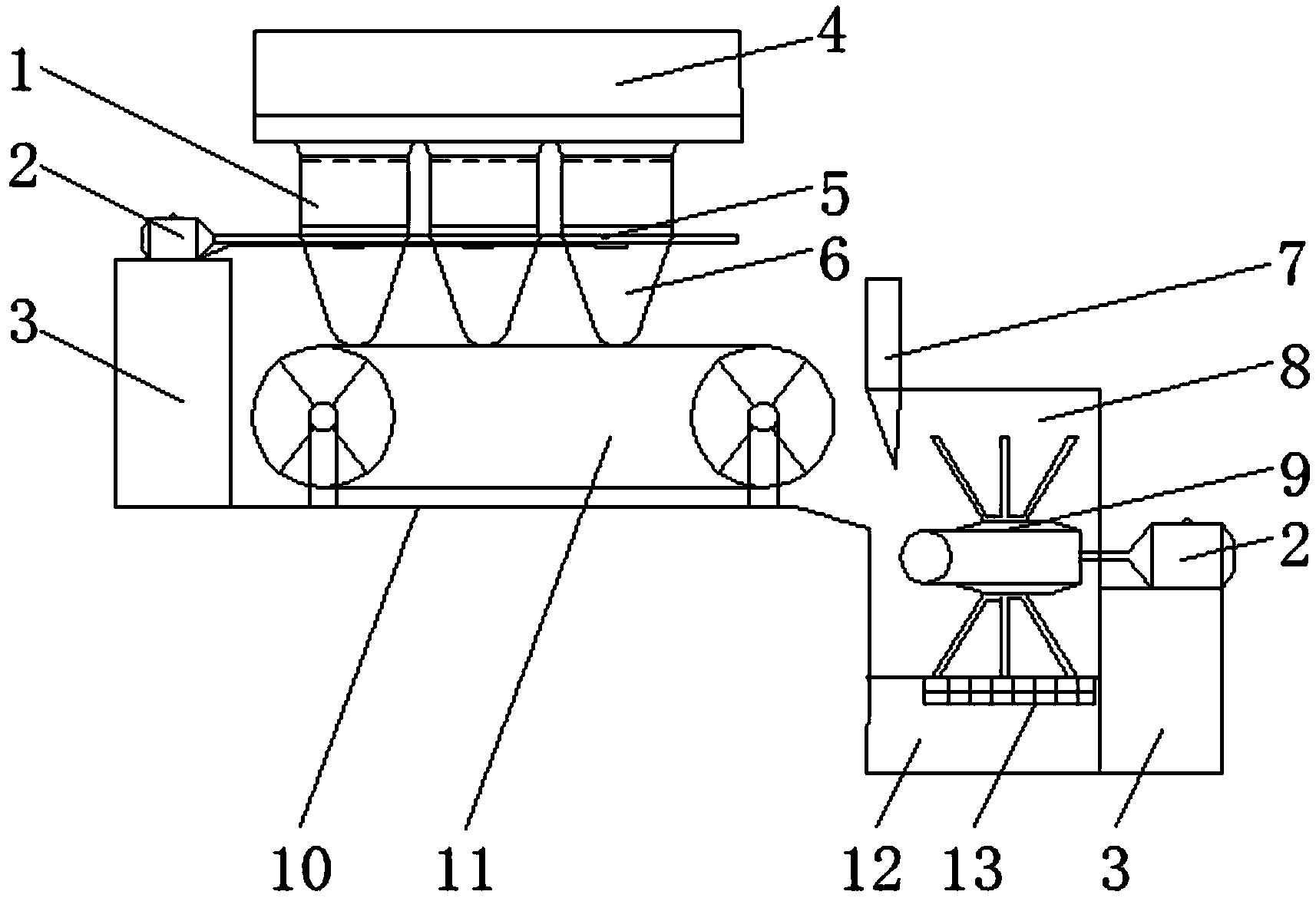

       一种金刚石薄膜生产自动化配料粉碎一体机，包括称料桶(1)和伺服电动机(2)，其特征在于：所述称料桶(1)安装在配料台(4)的入料口(21)下侧，且称料桶(1)下端安装有流料板(6)，所述称料桶(1)内下端面设置有底板(14)，所述底板(14)上端面安装有重力传感器(15)，且重力传感器(15)与电磁继电器(19)之间通过穿过底板(14)的导线(16)电性连接，所述电磁继电器(19)安装在开关(18)的内部，且开关(18)设置在翻板(17)上，所述伺服电动机(2)与开关(18)之间通过导线(16)电性连接，且翻板(17)安装在伺服电动机(2)的转轴上，所述流料板(6)下侧设置有传送装置(11)，且传送装置(11)的右端设置有粉碎室(8)，所述粉碎室(8)内安装有叶轮(9)，且叶轮(9)固定在伺服电动机(2)的转轴上，所述粉碎室(8)和储料室(12)之间设置有过滤网(13)，且粉碎室(8)设置在储料室(12)的上方，所述配料台(4)和工作台(22)之间设置有入料口(21)，且入料口(21)的内部安装有直齿轮板(20)，所述直齿轮板(20)与伺服电动机(2)之间通过圆柱齿轮(24)转动连接，且伺服电动机(2)安装在配料台(4)一端，所述伺服电动机(2)与安装在配料台(4)上端的控制器(23)之间通过导线(16)电性连接。
