申请号: 201720374935.5

申请日: 2017.04.11

申请人: 中山市思考电子科技有限公司

发明人: 刘国家

       摘要：

       本实用新型公开了一种用于太阳能产品切割的金刚石线锯，由高强核心线和外部抗磨层组成，外部抗磨层包覆在高强核心线上；高强核心线由第一碳素钢线、第二碳素钢线、柔性填充物和保护层组成；第一碳素钢线、第二碳素钢线和柔性填充物均位于保护层内，第二碳素钢线的数量为六根，六根第二碳素钢线缠绕在第一碳素钢线上，第一碳素钢线和第二碳素钢线直径相等；六根第二碳素钢线均内切于保护层的内壁，柔性填充物填充在保护层内；外部抗磨层由热附着层、金刚石微粒层和防护层组成，热附着层包覆在高强核心线上，金刚石微粒层附着在热附着层上，防护层包覆在金刚石微粒层上。本实用新型相对于常规的金刚石线锯更加耐用，使用寿命更长，运行更加稳定。

       主权利要求:

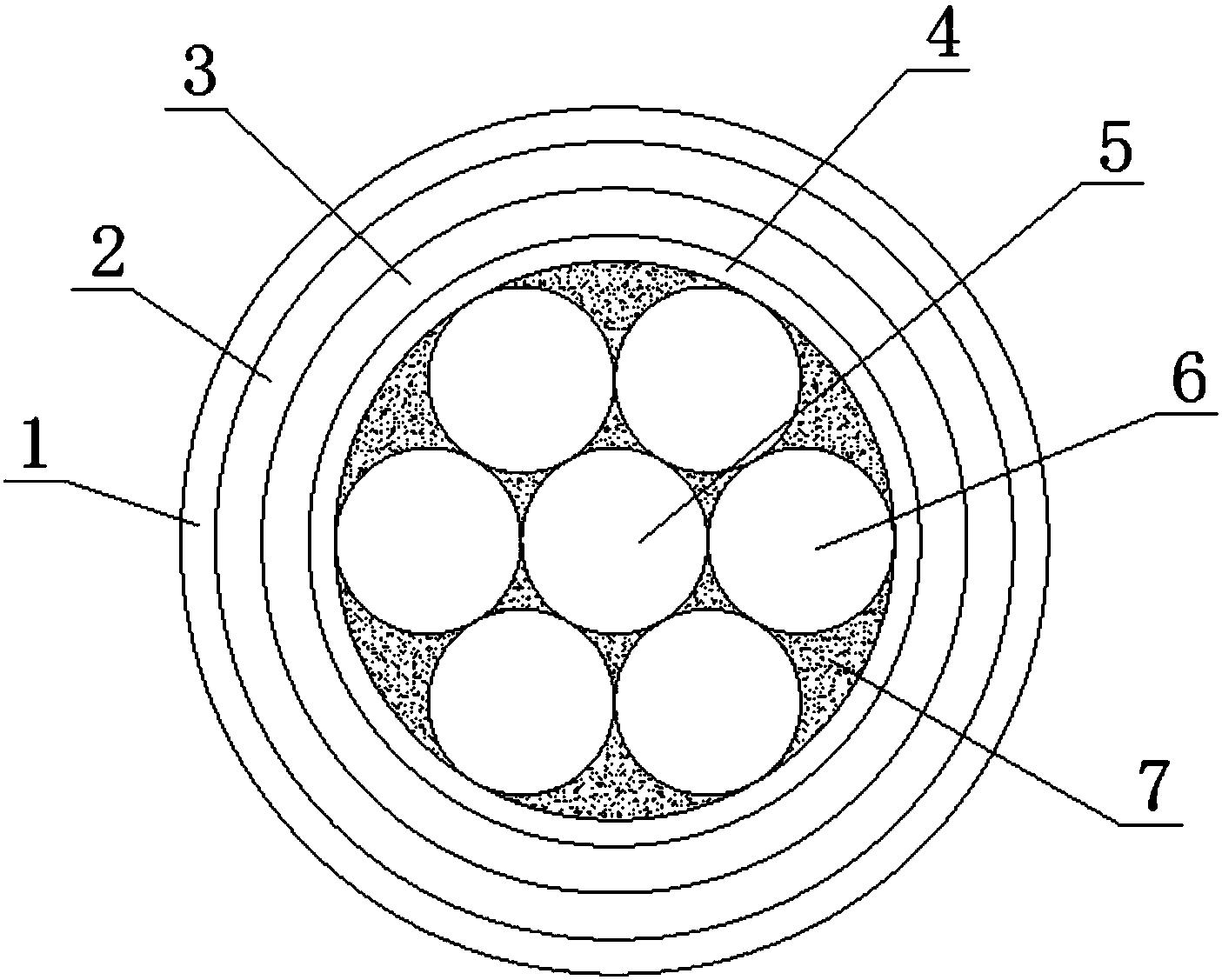

       一种用于太阳能产品切割的金刚石线锯，其特征在于，由高强核心线和外部抗磨层组成，外部抗磨层包覆在高强核心线上；高强核心线由第一碳素钢线(5)、第二碳素钢线(6)、柔性填充物(7)和保护层(4)组成；第一碳素钢线(5)、第二碳素钢线(6)和柔性填充物(7)均位于保护层(4)内，第二碳素钢线(6)的数量为六根，六根第二碳素钢线(6)缠绕在第一碳素钢线(5)上，第一碳素钢线(5)和第二碳素钢线(6)直径相等；六根第二碳素钢线(6)均内切于保护层(4)的内壁，柔性填充物(7)填充在保护层(4)内；外部抗磨层由热附着层(3)、金刚石微粒层(2)和防护层(1)组成，热附着层(3)包覆在高强核心线上，金刚石微粒层(2)附着在热附着层(3)上，防护层(1)包覆在金刚石微粒层(2)上。
