　　申请号：201620848947.2
　　申请人：北京沃尔德金刚石工具股份有限公司
　　发明人：张宗超 韩琦 杨建光 蒋盼盼 唐红岩 黄金宝

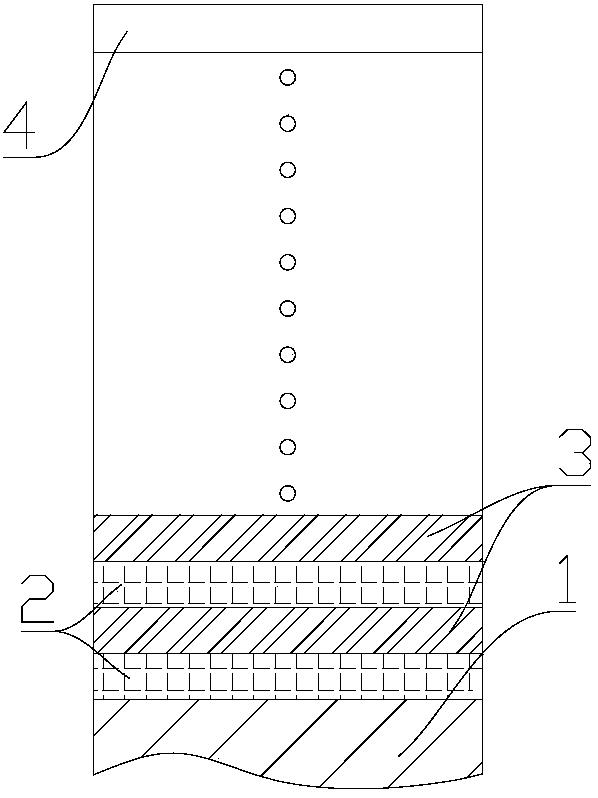

　　摘要：本实用新型提供一种具有复合涂层的刀具，除包括刀具本体，还包括钛铝氮化合物膜层，和，钛铝氮化合物与钛碳氮化合物组成的第一混合物膜层；所述钛铝氮化合物膜层和所述第一混合物膜层层叠设置于所述刀具本体的表面；所述钛铝氮化合物膜层和所述第一混合物膜层均为纳米级膜层。因第一混合物膜层为钛铝氮化合物和钛碳氮化合物的混合物，所以既具有钛铝氮化合物的耐高温特性，又具有钛碳氮化合物低摩擦系数的特性；同时，第一混合物膜层中的钛铝氮化合物又和钛铝氮化合物膜层具有较好的结合特性，提高复合涂层的整体强度。 　　主权利要求：1.一种具有复合涂层的刀具，包括刀具本体(1)和沉积于所述刀具本体(1)的复合涂层；其特征在于：所述复合涂层包括钛铝氮化合物膜层(2)，和，钛铝氮化合物与钛碳氮化合物组成的第一混合物膜层(3)；所述钛铝氮化合物膜层(2)和所述第一混合物膜层(3)沿所述复合涂层的厚度方向层叠沉积于所述刀具本体(1)的表面；所述钛铝氮化合物膜层(2)和所述第一混合物膜层(3)均为纳米级膜层。
　　2.根据权利要求1所述的具有复合涂层的刀具，其特征在于：所述复合涂层包括钛铝氮化合物与钛硅氮化合物组成的第二混合物膜层(5)；所述第二混合物膜层(5)为纳米级膜层；所述钛铝氮化合物膜层(2)、所述第一混合物膜层(3)和所述第二混合物膜层(5)沿所述复合涂层的厚度方向层叠沉积于所述刀具本体(1)的表面。
　　3.根据权利要求2所述的具有复合涂层的刀具，其特征在于：所述钛铝氮化合物膜层(2)、所述第一混合物膜层(3)、所述钛铝氮化合物膜层(2)、所述第二混合物膜层(5)沿所述复合涂层的厚度方向顺次层叠沉积于所述刀具本体(1)的表面。
　　4.根据权利要求2所述的具有复合涂层的刀具，其特征在于：所述钛铝氮化合物膜层(2)、所述第一混合物膜层(3)、所述第二混合物膜层(5)沿所述复合涂层的厚度方向顺次层叠沉积于所述刀具本体(1)的表面。
　　5.根据权利要求2所述的具有复合涂层的刀具，其特征在于：所述钛铝氮化合物膜层(2)、所述第二混合物膜层(5)、第一混合物膜层(3)沿所述复合涂层的厚度方向顺次层叠沉积于所述刀具本体(1)的表面。
　　6.根据权利要求1所述的具有复合涂层的刀具，其特征在于：所述复合涂层还包括钛碳氮化合物膜层(6)；所述钛碳氮化合物膜层(6)为纳米级膜层；所述钛铝氮化合物膜层(2)、所述钛碳氮化合物膜层(6)和所述第一混合物膜层(3)沿所述复合涂层的厚度方向层叠沉积于所述刀具本体(1)表面；所述钛铝氮化合物膜层(2)和钛碳氮化合物膜层(6)间具有所述第一混合物膜层(3)。
　　7.根据权利要求6所述的具有复合涂层的刀具，其特征在于：所述钛铝氮化合物膜层(2)、所述第一混合物膜层(3)、所述钛碳氮化合物膜层(6)和所述第一混合物膜层(3)沿所述复合涂层的厚度方向顺次层叠沉积于所述刀具本体(1)的表面。
　　8.根据权利要求6所述的具有复合涂层的刀具，其特征在于：所述复合涂层还包括钛铝氮化合物与钛硅氮化合物组成的第二混合物膜层(5)；所述第二混合物膜层(5)为纳米级膜层；所述钛铝氮化合物膜层(2)、所述第一混合物膜层(3)、所述第二混合物膜层(5)、所述钛碳氮化合物膜层(6)沿所述复合涂层的厚度方向层叠沉积于所述刀具本体(1)的表面。
　　9.根据权利要求8所述的具有复合涂层的刀具，其特征在于：所述钛铝氮化合物膜层(2)、所述第一混合物膜层(3)、所述钛碳氮化合物膜层(6)、所述第一混合物膜层(3)、所述钛铝氮化合物膜层(2)和所述第二混合物膜层(5)沿所述复合涂层的厚度 方向顺次层叠沉积于所述刀具本体(1)表面。
　　10.根据权利要求8所述的具有复合涂层的刀具，其特征在于：所述钛铝氮化合物膜层(2)、所述第二混合物膜层(5)、所述钛铝氮化合物膜层(2)、所述第一混合物膜层(3)、所述钛碳氮化合物膜层(6)、所述第一混合物膜层(3)顺次沿所述复合涂层的厚度方向顺次层叠沉积于所述刀具本体(1)表面。
　　11.根据权利要求1-10任一项所述的具有复合涂层的刀具，其特征在于：所述钛铝氮化合物膜层(2)或所述第一混合物膜层(3)与所述刀具本体(1)直接贴合。
　　12.根据权利要求1-10任一项所述的具有复合涂层的刀具，其特征在于：所述复合涂层还包括沉积于最外侧的钛氮化合物膜层(4)。
　　13.一种具有复合涂层的刀具，包括刀具本体(1)和复合涂层；其特征在于：所述复合涂层还包括钛铝氮化合物膜层(2)，和，钛铝氮化合物与钛硅氮化合物组成的第二混合物膜层(5)；所述钛铝氮化合物膜层(2)和所述第二混合物膜层(5)沿所述复合涂层的厚度方向层叠沉积于所述刀具本体(1)的表面；所述钛铝氮化合物膜层(2)和所述第二混合物膜层(5)均为纳米级膜层。
　　14.根据权利要求13所述的具有复合涂层的刀具，其特征在于：所述复合涂层还包括沉积于最外层的钛氮化合物膜层(4)。
