　　申请号：201520708592.2
　　申请人：厦门致力金刚石科技股份有限公司
　　发明人：阮克荣 徐柏龄

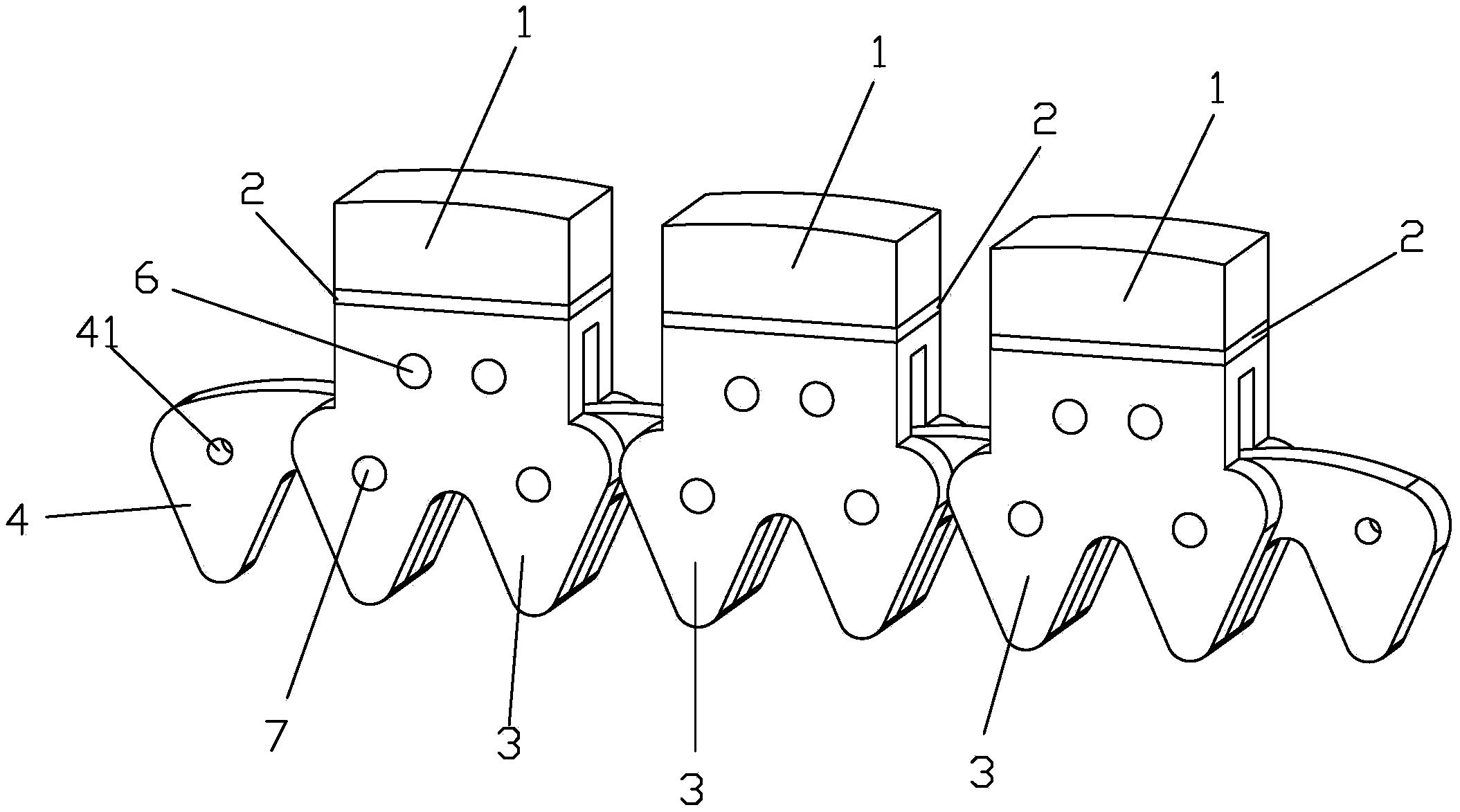

　　摘要：本实用新型属于锯链工具领域，具体涉及一种金刚石切割齿形锯链。本实用新型提出了一种金刚石切割齿形锯链，它包括金刚石刀头、刀头底座、倒U型外链片和内链片，所述金刚石刀头固定在刀头底座上，刀头底座与倒U型外链片固定连接；所述刀头底座下方设有两个相间的内链片，内链片与倒U型外链片转动连接。本实用新型的U型外链片为一体结构，简化了锯链的结构。相邻U型外链片之间相切，增加了锯链的抗阻力，使在切割过程中锯链的直线度好，锯链的弧度变小，提高了链锯的切割效率。 　　主权利要求：1.一种金刚石切割齿形锯链，其特征在于：它包括金刚石刀头、刀头底座、倒U型外链片和内链片，所述金刚石刀头固定在刀头底座上，刀头底座与倒U型外链片固定连接；所述刀头底座下方设有两个相间的内链片，内链片与倒U型外链片转动连接。
　　2.如权利要求1所述的金刚石切割齿形锯链，其特征在于：所述倒U型外链片上间隔设置刀头。
　　3.如权利要求1或2所述的金刚石切割齿形锯链，其特征在于：所述锯链的相邻倒U型外链片的片头部分侧面相切。
　　4.如权利要求3所述的金刚石切割齿形锯链，其特征在于：所述相邻倒U型外链片片头部分侧面相切的方式为曲面与曲面相切、曲面与平面相切或局部平面与局部平面相切。
　　5.如权利要求1或2所述的金刚石切割齿形锯链，其特征在于：所述刀头底座与倒U型外链片的连接方式为铆接、焊接或螺栓连接。
　　6.如权利要求1或2所述的金刚石切割齿形锯链，其特征在于：所述倒U型外链片和内链片上分别设有相配合的销孔，倒U型外链片和内链片上分别设有相配合的销孔经插销相连接，插销铆接在倒U型外链片上，内链片的销孔与插销转动配合。
　　7.如权利要求6所述的金刚石切割齿形锯链，其特征在于：所述内链片的销孔为半圆形，插销的横截面为圆心角小于180度的扇形，倒U型外链片的销孔与插销的形状相同。
　　8.如权利要求1所述的金刚石切割齿形锯链，其特征在于：所述刀头底座的底部与内链片相切。
　　9.如权利要求8所述的金刚石切割齿形锯链，其特征在于：所述刀头底座的底部与内链片的相切方式为平面与曲面相切、曲面与曲面相切、直线与曲面相切。
　　10.如权利要求1所述的金刚石切割齿形锯链，其特征在于：所述刀头与刀头底座一体成型。
