申请号: 201721485763.5

申请日: 2017.11.09

申请人: 华晶精密制造股份有限公司

发明人: 任陆军; 王英华; 刘永奇; 张建华; 叶长青; 侯相合; 张梦冉; 马瑞涛

       摘要：

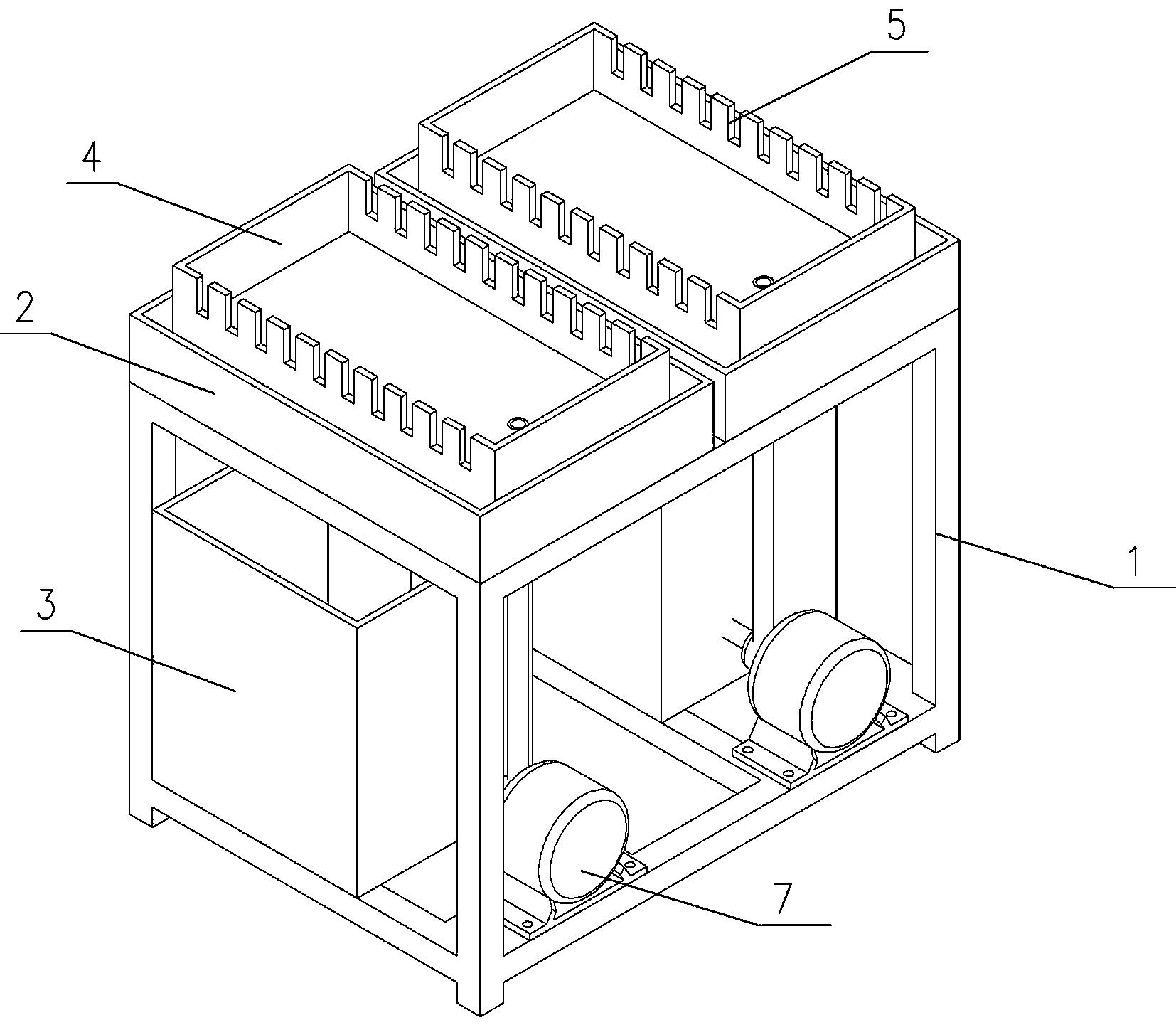

       一种金刚石切割线原线除油装置，包括支架，所述支架的上方并排设置多个顶部开口的循环槽，支架的内部设置与循环槽对应的碱洗液储槽；各循环槽的槽内均设置呈矩形框结构的碱洗槽，各碱洗槽均两两相对设置，各碱洗槽上相对设置的两组矩形框的侧壁上均匀开设数个原线导向槽，原线导向槽的槽底高出矩形框循环槽的框体高度，各碱洗槽的底部均开设进液口，各进液口均连有进液管，各进液管穿过循环槽的槽底连接碱洗泵；各循环槽的底部均开设出液口，各出液口均连有出液管，各出液管的出口端均与碱洗液储槽连通，碱洗液储槽与碱洗泵的进口管道连通。本装置的生产工艺合理，产品合格率高，解决金刚石切割线的原线除油不彻底及因碱洗泵不正常工作无法满足客户要求金刚石切割线长度等问题，提高产品合格率和生产效率。

       主权利要求:

       一种金刚石切割线原线除油装置，其特征在于，包括支架，所述支架的上方并排设置多个顶部开口的循环槽，支架的内部设置与循环槽对应的碱洗液储槽；各循环槽的槽内均设置呈矩形框结构的碱洗槽，各碱洗槽均两两相对设置，各碱洗槽上相对设置的两组矩形框的侧壁上均匀开设数个原线导向槽，原线导向槽的槽底高出矩形框循环槽的框体高度，各碱洗槽的底部均开设进液口，各进液口均连有进液管，各进液管穿过循环槽的槽底连接碱洗泵；各循环槽的底部均开设出液口，各出液口均连有出液管，各出液管的出口端均与碱洗液储槽连通，碱洗液储槽与碱洗泵的进口管道连通。
