申请号: 201721440191.9

申请日: 2017.11.01

申请人: 江苏信实精密工具有限公司

发明人: 许晓磊

       摘要：

       本实用新型涉及一种横梁式金刚石滚轮检测装置,包含底座，底座的两侧上均设置有支撑架，两侧的支撑架上均设置有调节顶杆和上立柱，两侧的上立柱上均设置有上升降杆，两侧的升降杆之间连接有横梁，横梁上滑动设置有检测表组件，检测表组件包含仪表、检测杆、球头杆以及与横梁滑动配合的移动锁定部件，底座的中间还设置有下升降立柱，下升降立柱的顶部设置有滚轮载台；本实用新型的横梁式金刚石滚轮检测装置,优化了整体结构，使其更加便于操作，以提高工作效率；检测表通过横梁式的结构设置，使其移动变得方便快捷，并能提高检测的精度和准确性；底座上还设置可以调节高度的滚轮载台，提高了金刚石滚轮在检测前后的拿取的便利性。

       主权利要求:

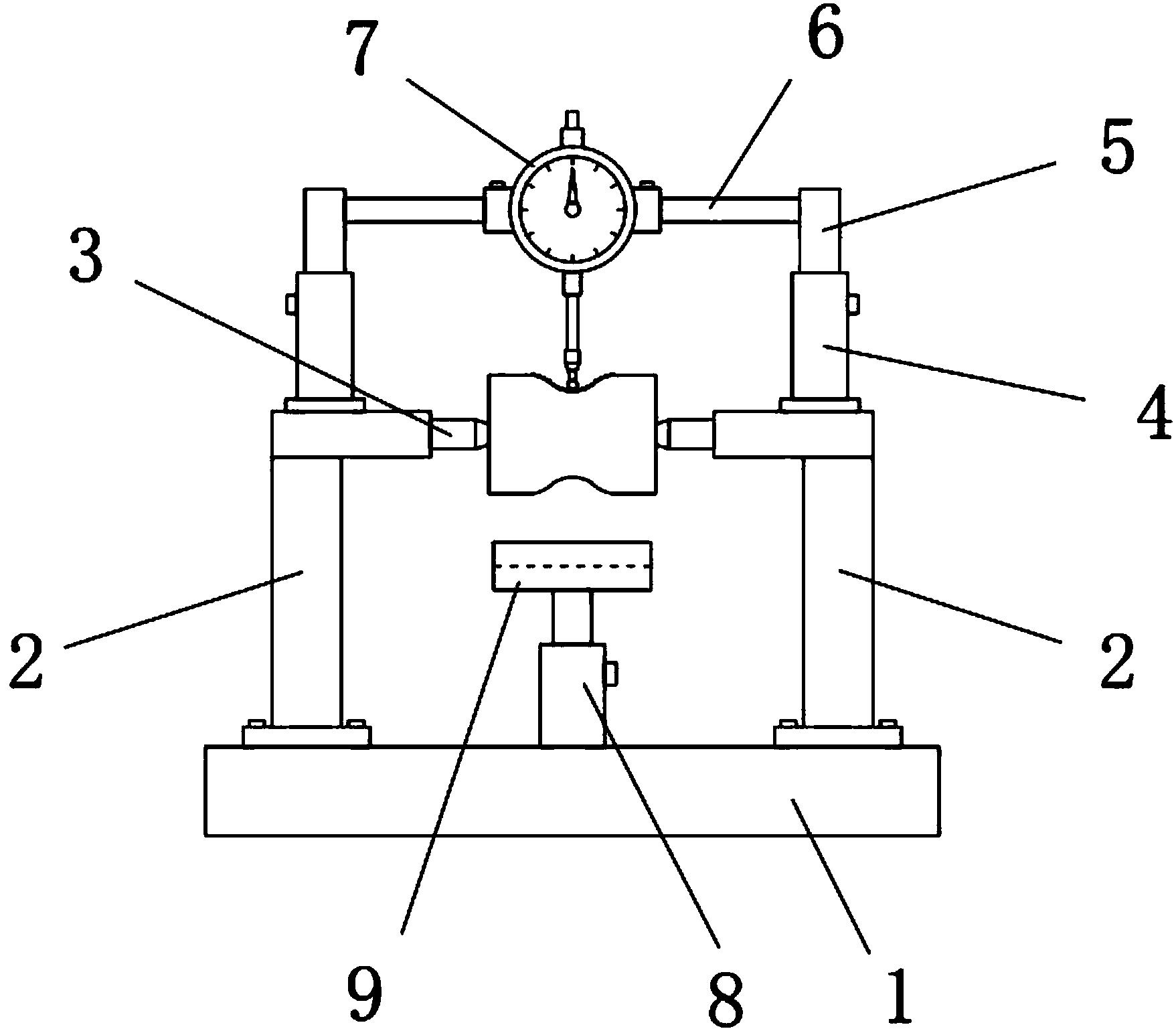

       一种横梁式金刚石滚轮检测装置,其特征在于：包含底座（1），底座（1）的两侧上均设置有支撑架（2），两侧的支撑架（2）上均设置有调节顶杆（3）和上立柱（4），两侧的调节顶杆（3）相互配合装夹金刚石滚轮，两侧的上立柱（4）上均设置有上升降杆（5），两侧的升降杆（5）之间连接有横梁（6），横梁（6）上滑动设置有检测表组件（7），检测表组件（7）包含仪表、检测杆、球头杆以及与横梁（6）滑动配合的移动锁定部件，底座（1）的中间还设置有下升降立柱（8），下升降立柱（8）的顶部设置有滚轮载台（9）。
