申请号: 201721350439.2

申请日: 2017.10.19

申请人: 宜昌给立金刚石工业有限公司

发明人: 陈飞

       摘要：

       本实用新型提供一种防止拉丝线材表面磨损的绞丝模具，模套内固设有金刚石模芯，金刚石模芯与模套之间填充有粉末烧结体，在金刚石模芯、粉末烧结体和模套中部设有贯通的绞丝孔道，在绞丝孔道进丝的一端，金刚石模芯的端面至少局部的暴露在外。通过将金刚石模芯暴露在外，使拉丝线材只能与金刚石模芯的绞丝孔道接触，在较大的夹角下拉丝线材也不会触碰模套，从而避免了拉丝线材的表面磨损。采用该结构，由于拉丝线材的进线通道较短，也减少了丝线跳动。由此结构，还能够增强金刚石模芯的散热性能，提高绞丝工序的生产效率。

       主权利要求:

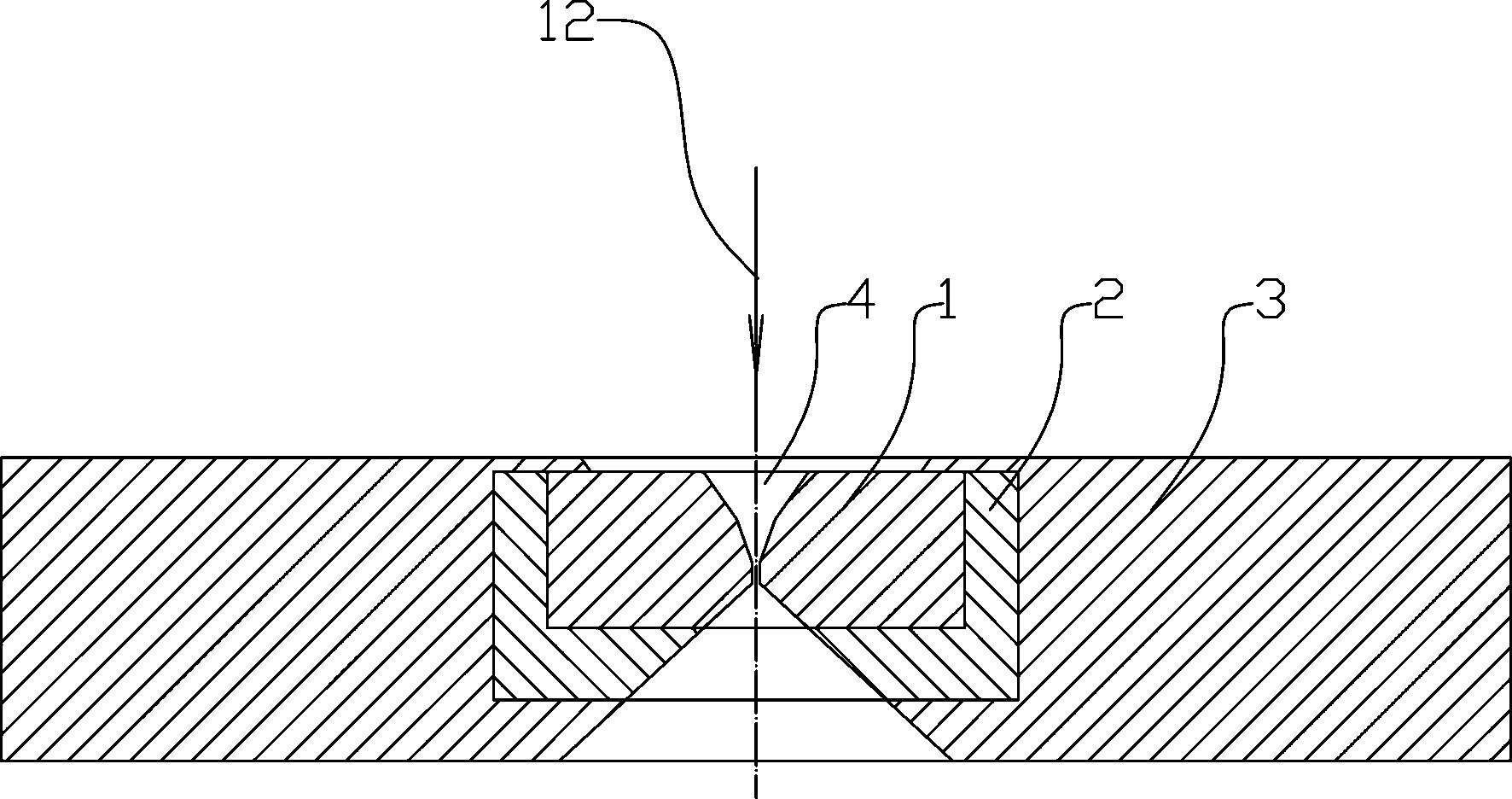

       一种防止拉丝线材表面磨损的绞丝模具，其特征是：模套（3）内固设有金刚石模芯（1），金刚石模芯（1）与模套（3）之间填充有粉末烧结体（2），在金刚石模芯（1）、粉末烧结体（2）和模套（3）中部设有贯通的绞丝孔道（4），其特征是：在绞丝孔道（4）进丝的一端，金刚石模芯（1）的端面至少局部的暴露在外。
