申请号: 201720987624.6

申请日: 2017.08.09

申请人: 南通海隆磁业有限公司

发明人: 曹春尧

       摘要：

       本实用新型公开了一种用于生产电机磁钢的金刚石砂轮机，包括电机、砂轮和吸尘箱，电机底端中部设有底座，电机与底座之间设有支柱，底座上设有按钮一，电机两侧对称设有砂轮，砂轮外侧均设有砂轮外罩，砂轮外罩顶端设有护镜，护镜与砂轮外罩之间通过可调支架连接，且可调支架位于砂轮外罩两侧，两侧砂轮底端均设有与砂轮相适配的挡罩，挡罩的顶端直径大于挡罩的底端直径，且挡罩的底端与底座的底端在同一水平面，挡罩底端为镂空结构，挡罩的底端设有吸尘箱，吸尘箱外部一侧设有吸尘箱门。有益效果：对砂轮表面进行喷水，减少砂轮工作时所产生的粉尘，更加利于人体健康，产生的粉尘还可以通过吸尘机对产生的粉尘进行吸附。

       主权利要求:

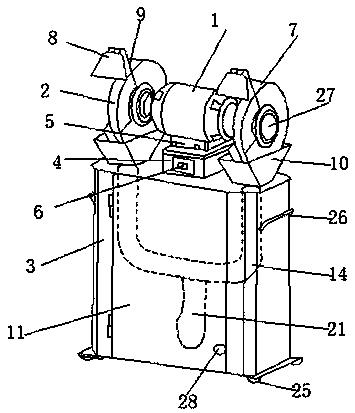

       一种用于生产电机磁钢的金刚石砂轮机，其特征在于，包括电机（1）、砂轮（2）和吸尘箱（3），所述电机（1）底端中部设有底座（4），所述电机（1）与所述底座（4）之间设有支柱（5），所述底座（4）上设有按钮一（6），所述电机（1）两侧对称设有所述砂轮（2），所述砂轮（2）外侧均设有砂轮外罩（7），所述砂轮外罩（7）顶端设有护镜（8），所述护镜（8）与所述砂轮外罩（7）之间通过可调支架（9）连接，且所述可调支架（9）位于所述砂轮外罩（7）两侧，两侧砂轮（2）底端均设有与所述砂轮（2）相适配的挡罩（10），所述挡罩（10）的顶端直径大于所述挡罩（10）的底端直径，且所述挡罩（10）的底端与所述底座（4）的底端在同一水平面，所述挡罩（10）底端为镂空结构，所述挡罩（10）的底端设有所述吸尘箱（3），所述吸尘箱（3）外部一侧设有吸尘箱门（11），所述吸尘箱（3）内部顶端两侧均设有与所述挡罩（10）底端相适配的连接口（12），所述连接口（12）底端靠近所述吸尘箱（3）内壁一侧设有通道（13），所述连接口（12）底端位于所述通道（13）侧边设有吸尘管（14），所述通道（13）内设有进水管道（15），所述进水管道（15）与所述连接口（12）连接处设有高压喷头（16），所述进水管道（15）底端与水箱（17）连接，且所述水箱（17）位于所述吸尘箱（3）底端两侧，所述水箱（17）内部设有增压泵（18），两侧吸尘管（14）与所述连接口（12）连接处均设有吸尘机（19），两侧吸尘管（14）的底端相连通，所述吸尘管（14）的底端中部设有出口（20），所述出口（20）底端设有集尘袋（21），所述出口（20）底端两侧设有卡口（22），所述集尘袋（21）顶端两侧与所述出口（20）连接处设有与所述卡口（22）相适配的卡扣（23），所述集尘袋（21）底端设有收集箱（24）。
