申请号: 201721070158.1

申请日: 2017.08.25

申请人: 西安碳星半导体科技有限公司

发明人: 碳星; 蔺钢; 李升

       摘要：

       本实用新型公开了一种用于金刚石表面研磨的设备，包括连接盘，所述连接盘的上端对称设有与其卡接的支撑柱，所述支撑柱远离连接盘的一端设有连接杆，所述连接杆上设有连接块，所述连接块上设有转动孔，所述转动孔中插设有与其转动连接的转动轴，所述转动轴靠近连接盘的一端设有与其卡接的研磨盘，所述支撑柱上设有外螺纹，所述连接杆上设有通孔，所述支撑柱穿过通孔并连接有螺母，所述螺母位于连接杆的上端，所述螺母与支撑柱螺纹连接。本实用新型的优点在于将金刚石研磨设备的夹持设备进行改进，通过两个环形杆来固定金刚石，便于金刚石的夹持，同时通过盘形连接座的使用，使得可以同时夹持多个金刚石，提高了金刚石的研磨效率。

       主权利要求:

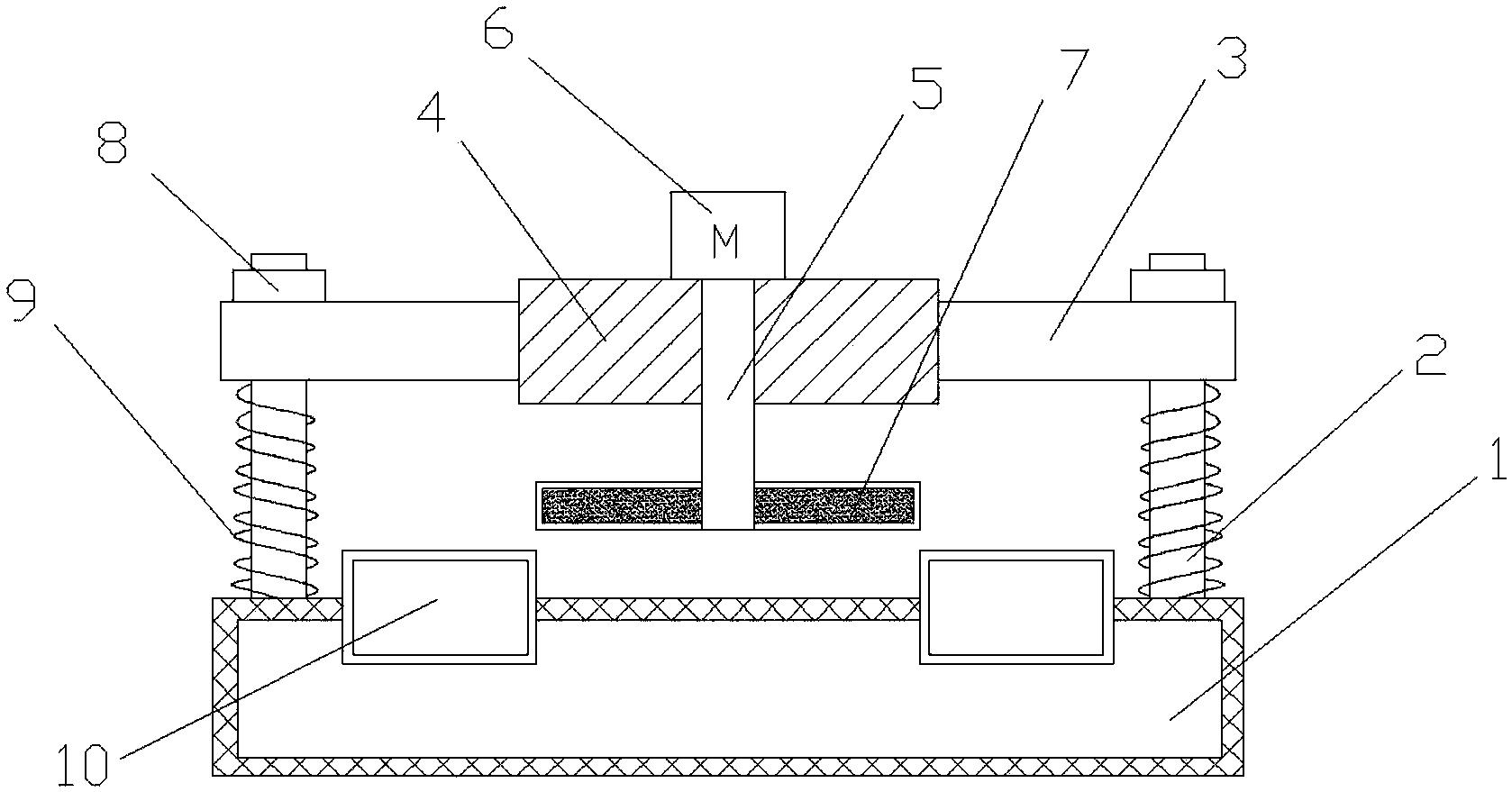

       一种用于金刚石表面研磨的设备，包括连接盘(1)，其特征在于，所述连接盘(1)的上端对称设有与其卡接的支撑柱(2)，所述支撑柱(2)远离连接盘(1)的一端设有连接杆(3)，所述连接杆(3)上设有连接块(4)，所述连接块(4)上设有转动孔，所述转动孔中插设有与其转动连接的转动轴(5)，所述转动轴(5)靠近连接盘(1)的一端设有与其卡接的研磨盘(7)，所述支撑柱(2)上设有外螺纹，所述连接杆(3)上设有通孔，所述支撑柱(2)穿过通孔并连接有螺母(8)，所述螺母(8)位于连接杆(3)的上端，所述螺母(8)与支撑柱(2)螺纹连接，所述连接盘(1)上对称设有多个卡槽，所述卡槽中卡接有第一环形杆(10)，所述第一环形杆(10)内设有第一滑槽，所述第一滑槽中插设有与其滑动连接的第二环形杆(13)，所述第一环形杆(10)内设有与其固定连接的固定块。
