申请号: 201721205226.0

申请日: 2017.09.19

申请人: 郑州嘉晨化工科技有限公司

发明人: 苏万康

       摘要：

       本实用新型公开了一种金刚石生产用研磨机，包括研磨底座以及研磨底座上安装的研磨槽，所述研磨底座内部安装有驱动电机、输入端与驱动电机输出轴连接的减速器以及底部与减速器输出端连接的驱动转轴，驱动转轴顶部穿过研磨槽底部并与研磨槽内转动设置的研磨基盘固定连接，研磨基盘上固定设置有用于研磨金刚石的研磨垫盘，所述研磨槽上端两侧对称安装有升降支架，两个升降支架之间驱动安装有能够上、下运动的升降横梁，升降横梁上驱动安装有能够左、右运动的固定支架，固定支架底部安装有用于夹固金刚石的夹具，本实用新型结构设计合理，操作使用方便，自动化程度高，能够避免金刚石的被研磨面产生破损，研磨效率高。

       主权利要求:

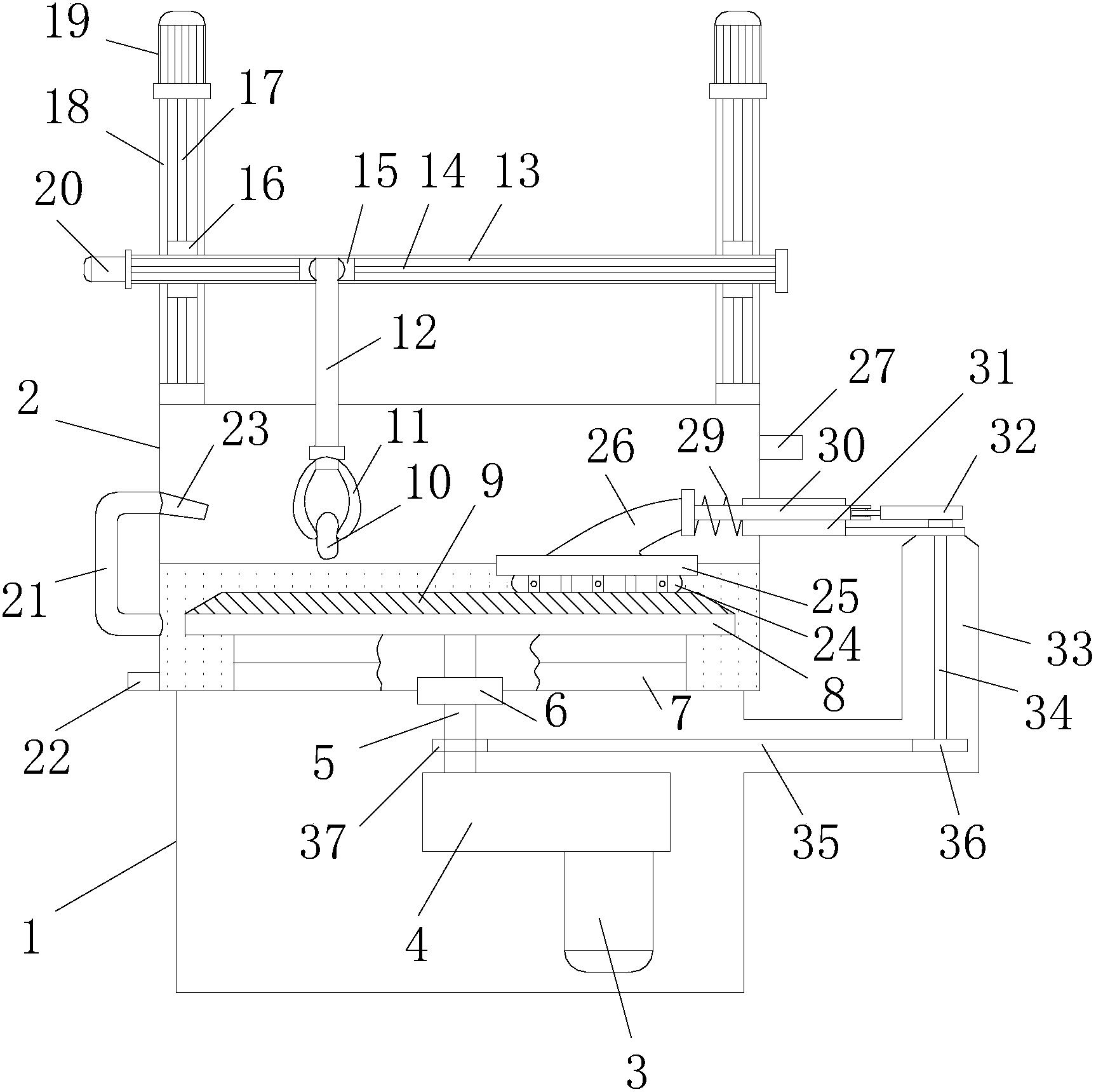

       一种金刚石生产用研磨机，包括研磨底座(1)以及研磨底座(1)上安装的研磨槽(2)，其特征在于：所述研磨底座(1)内部安装有驱动电机(3)、输入端与驱动电机(3)输出轴连接的减速器(4)以及底部与减速器(4)输出端连接的驱动转轴(5)，驱动转轴顶部穿过研磨槽(2)底部并与研磨槽(2)内转动设置的研磨基盘(8)固定连接，研磨基盘(8)上固定设置有用于研磨金刚石(10)的研磨垫盘(9)，所述研磨槽(2)上端两侧对称安装有升降支架，两个升降支架之间驱动安装有能够上、下运动的升降横梁，升降横梁上驱动安装有能够左、右运动的固定支架(12)，固定支架(12)底部安装有用于夹固金刚石(10)的夹具(11)，所述研磨槽(2)内壁上固定安装有用于清理研磨垫盘(9)上表面的研磨刷，所述研磨槽(2)内盛装有足以淹没研磨垫盘(9)的研磨液。
