申请号: 201720942806.1

申请日: 2017.07.31

申请人: 修武县鑫锐超硬材料有限公司

发明人: 原志超

       摘要：

       本实用新型公开了一种金刚石分层振动清洗装置，包括清洗筒，所述清洗筒上下两端分别设有进水管和出水管，且出水管上设有开关阀，所述清洗筒通过铰链转动连接有盖板，所述盖板上固定连接有电机，所述电机输出端固定连接有转轴，所述转轴贯穿盖板，且向清洗筒内腔延伸，所述转轴延伸的一端固定套接有转动盘，所述转动盘两侧均设有卡板。本实用新型在清洗筒内分层设置有不同筛孔孔径大小的清洗筛盘，通过连接于清洗筛盘底端的振动机带动各层清洗筛盘转动，将不同粒径大小的金刚石分层放置，再分层将不同粒径大小的金刚石进行清洗，保证金刚石清洗的效果更加有效，同时也使清洗和筛分同时进行，提高工人的工作效率，减轻工人工作量。

       主权利要求:

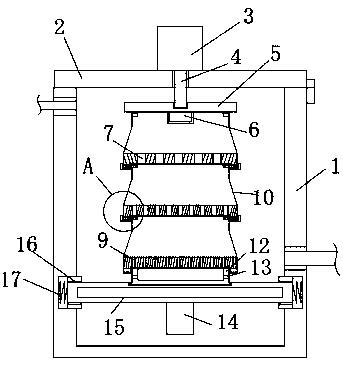

       一种金刚石分层振动清洗装置，包括清洗筒（1），其特征在于：所述清洗筒（1）上下两端分别设有进水管和出水管，且出水管上设有开关阀，所述清洗筒（1）通过铰链转动连接有盖板（2），所述盖板（2）上固定连接有电机（3），所述电机（3）的转轴（4）贯穿盖板（2），且向清洗筒（1）内腔延伸，所述转轴（4）延伸的一端固定套接有转动盘（5），所述转动盘（5）两侧均设有卡板（6），所述卡板（6）远离转动盘（5）的一侧设有清洗筛盘（10），且清洗筛盘（10）设置数量为三个，三个清洗筛盘（10）的底面由高到低依次设有第一筛孔（7）、第二筛孔（8）和第三筛孔（9），最低端清洗筛盘（10）可拆卸螺纹连接有连接盘（12），所述连接盘（12）活动卡接于空心板（15）上，所述空心板（15）连接于清洗筒（1）内侧壁上，所述空心板（15）远离连接盘（12）的一端固定连接有振动机（14）。
