申请号: 201710993808.8

申请日: 2017.10.23

申请人: 长沙长泰机器人有限公司

发明人: 曹令亚; 郑勇全; 何志纲; 熊浩; 吕舷; 何奇

      摘要：

      本发明公开了一种金刚石砂轮，包括砂轮本体，砂轮本体的外周部沿周向设有至少两个弧形槽，且至少两个弧形槽沿砂轮本体的轴向分布。砂轮本体上弧形槽所在的圆周面为断续磨削圆周面，在该断续磨削圆周面上，开设弧形槽的部分为非磨削段，未开设弧形槽的部分为断续磨削段；砂轮本体上整个圆周均未开设弧形槽的圆周面为连续磨削圆周面，整个圆周面均为连续磨削段。断续磨削圆周面减小了砂轮与工件加工面的接触面积，因此减小了磨削阻力，从而降低了砂轮的磨损，提高了砂轮的使用寿命，且弧形槽有利于散热和排屑；同时，连续磨削圆周面保证磨削的连续性，因此可以减小磨削冲击力，从而保证砂轮和刀杆的使用寿命。

      主权利要求:

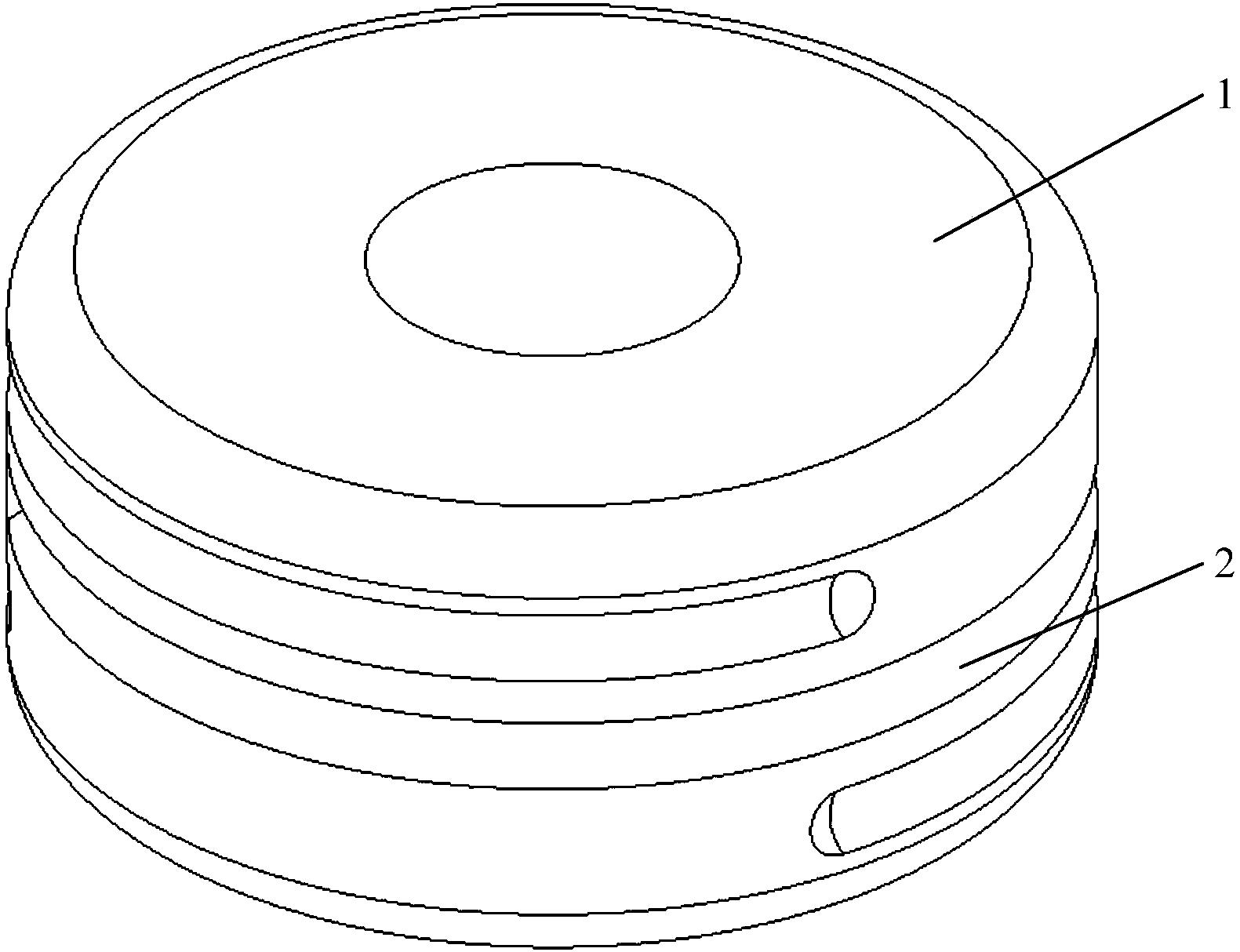

      一种金刚石砂轮，其特征在于，包括砂轮本体(1)，所述砂轮本体(1)的外周部沿周向设有至少两个弧形槽(2)，且至少两个所述弧形槽(2)沿所述砂轮本体(1)的轴向分布。
