　　申请号：201620824402.8
　　申请人：林志明
　　发明人：林志明

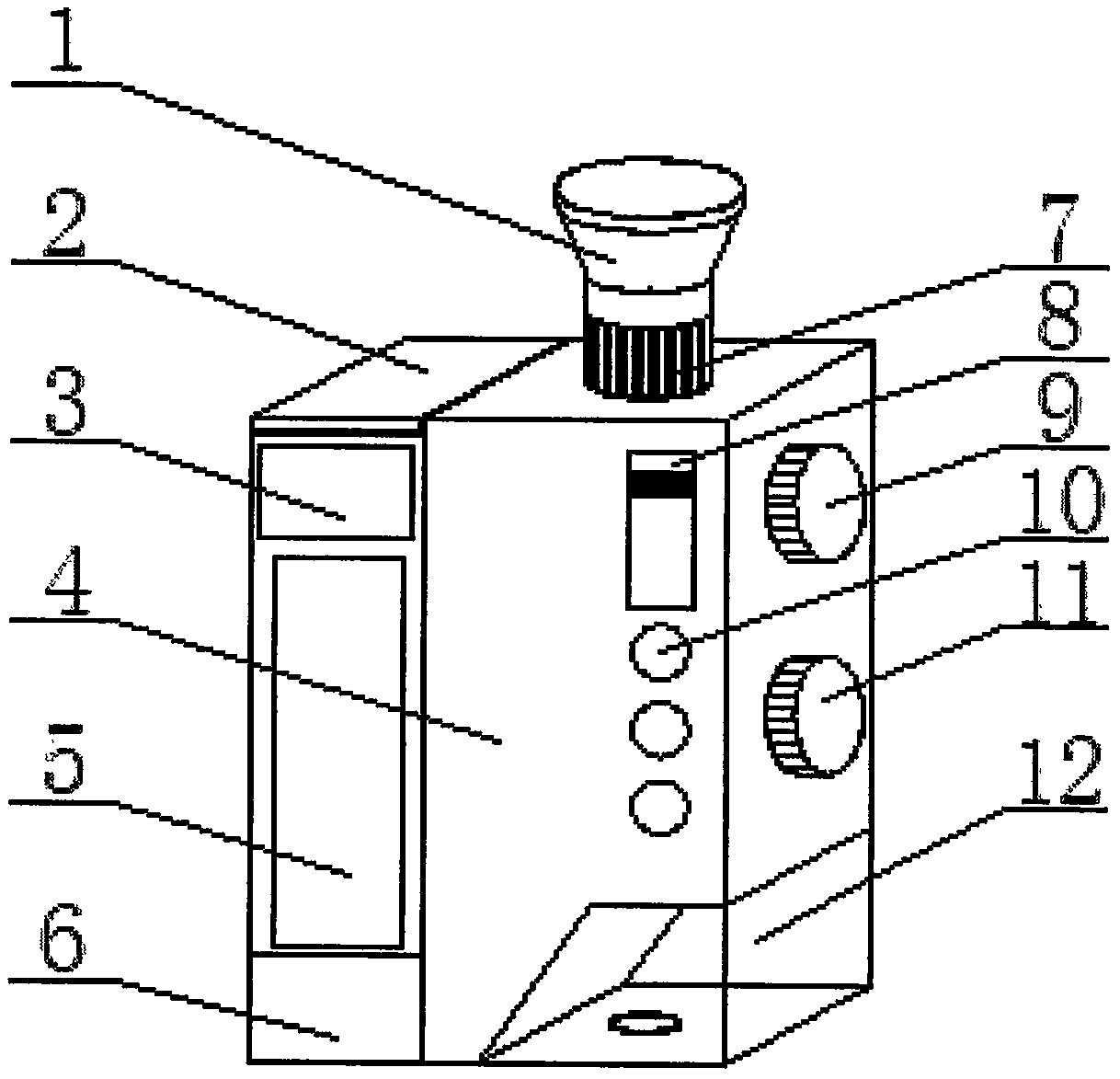

　　摘要： 本实用新型涉及一种金刚石鉴别技术领域，具体为一种金刚石多功能鉴别放大镜，包括放大镜外壳和灯光亮度调节器，所述放大镜外壳内部设置有空腔，且空腔内部安装有调节镜筒，所述镜筒内部设置有内腔，且内腔内部设置有光学组镜，所述放大镜外壳的上方设置有目镜微调器，且目镜微调器的顶端设置有橡胶眼罩，所述目镜微调器的一侧设置有称量板，且称量板的底部设置有重量显示器。本实用新型结构简单使用方便，在设置称重板可以称量金刚石的重量，便于对比，通过镶嵌式玻璃板可以对比检测金刚石的硬度，通过光源选择按钮可以选择不同的光源便于不同光照前后的对比。 　　主权利要求：1.一种金刚石多功能鉴别放大镜，包括放大镜外壳(4)和灯光亮度调节器(8)，所述放大镜外壳(4)内部设置有空腔，且空腔内部安装有调节镜筒，所述镜筒内部设置有内腔，且内腔内部设置有光学组镜，其特征在于：所述放大镜外壳(4)的上方设置有目镜微调器(7)，且目镜微调器(7)的顶端设置有橡胶眼罩(1)，所述目镜微调器(7)的一侧设置有称量板(2)，且称量板(2)的底部设置有重量显示器(3)，所述放大镜外壳(4)上设置有镶嵌式玻璃板(5)，且镶嵌式玻璃板(5)的下方设置有辅助照明装置(6)，所述放大镜外壳(4)的侧壁上设置有目镜变倍调节器(9)，且目镜变倍调节器(9)的下方设置有物镜变倍调节器(11)，所述灯光亮度调节器(8)安装在放大镜外壳(4)的前端面上，且灯光亮度调节器(8)的下方设置有光源选择按钮(10)，所述放大镜外壳(4)的底部设置有透明罩(12)。
　　2.根据权利要求1所述的一种金刚石多功能鉴别放大镜，其特征在于：所述辅助照明装 置(6)的底部设置有紫外线照明灯(13)和照明灯(14)。
　　3.根据权利要求1所述的一种金刚石多功能鉴别放大镜，其特征在于：所述透明罩(12) 的顶部设置有物镜底座(16)，且物镜底座(16)的外侧设置有LED灯珠(18)，所述透明罩(12) 的底面设置有观察孔(17)。
　　4.根据权利要求1所述的一种金刚石多功能鉴别放大镜，其特征在于：所述透明罩(12) 底部的一旁设置有支架固定槽(15)。
　　5.根据权利要求1所述的一种金刚石多功能鉴别放大镜，其特征在于：所述橡胶眼罩 (1)通过橡胶圈安装在目镜微调器(7)上。
