　　申请号：201520590811.1
　　申请人：河南万里路桥集团股份有限公司
　　发明人：刘澜波 耿继光 刘永锋 杨兴旺 寇军杰 祝晓磊 凌胜涛 付伟超 杨延召 牛凯杰 高宇 魏俊杰 何伟娜 郭培源

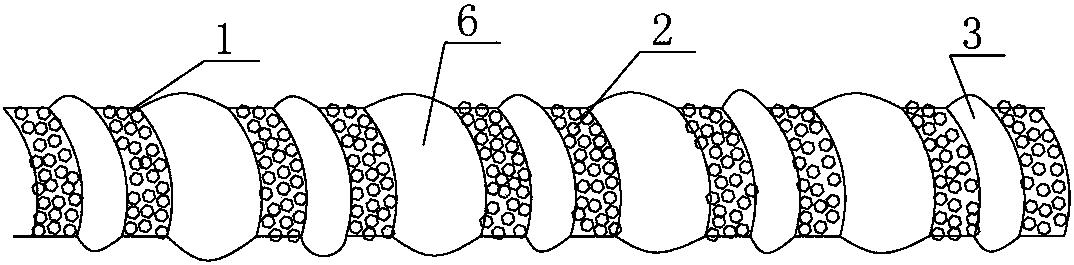

　　摘要：本实用新型涉及一种金刚石工具，具体的涉及一种磨料呈双螺旋排布的金刚石线锯，该金刚石线锯由304不锈钢丝基体、钎焊结合剂和呈双螺旋排布的混合磨料三部分组成，混合磨料通过钎焊结合剂钎焊到304不锈钢丝基体上，其中304不锈钢丝的直径为0.8mm-1.6mm，混合磨料呈双螺旋排布，且呈双螺旋排布的混合磨料中的螺距为2.1mm-2.5mm,螺纹升角为15°-18°，钎焊结合剂是以铝镁钛合金作为钎焊材料，混合磨料是指金刚石与立方氮化硼混合磨料，且金刚石磨粒与立方氮化硼磨粒的配比为5:1。该线锯具有磨料分布均匀、磨粒与基体牢固结合的优点。 　　主权利要求：1.一种磨料呈双螺旋排布的金刚石线锯，其特征在于：包括304不锈钢丝（1）基体、钎焊结合剂和混合磨料（2）三部分组成，所述混合磨料（2）通过钎焊结合剂钎焊到304不锈钢丝（1）基体上，其中304不锈钢丝（1）的直径为0.8mm-1.6mm，混合磨料（2）呈双螺旋排布。
　　2.根据权利要求1所述的磨料呈双螺旋排布的金刚石线锯，其特征在于：所述的呈双螺旋排布的混合磨料（2）中螺距为2.1mm-2.5mm,螺纹升角为15°-18°。
　　3.根据权利要求1所述的磨料呈双螺旋排布的金刚石线锯，其特征在于：所述的钎焊结合剂是以铝镁钛合金作为钎焊材料。
