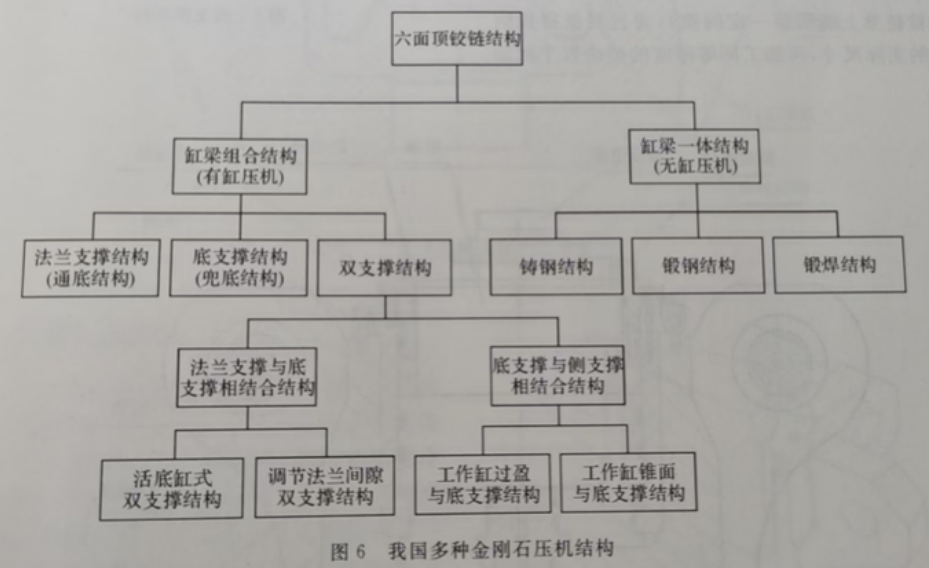

       我国的铰链式六面顶是六面顶家族中使用量最多，结构发展最快的装置。1965年，济南铸锻所研制开发了我国第一代六面顶压机，其主要特点是缸梁结构，饺链结合。产生超高压的工作缸组件置于承受其轴向及径向压力的刚性架体即铰链梁中，铰链梁则通过12件销子穿接使之相互结合成为一体。活塞沿x,y,z三轴运动，并向同一中心施加压力。我国多年来发展了不同结构的六面顶结构，可分为缸梁组合结构(俗称有缸压机)及缸梁一体结构(俗称无缸压机)。在缸梁组合结构中，根据缸梁受力位置的不同，又形成法兰支撑结构(通底结构)、底支撑结构(兜底结构)以及双支撑结构。双支撑结构可以是法兰支撑与底支撑形式的双支撑，也可以是底支撑与侧支撑形式的双支撑。
