一种金属切割用圆锯片

关键词 金属切割 , 圆锯片|2018-06-21 08:40:16|行业专利
摘要 申请号:201721549806.1申请日:2017.11.20申请人:小林金刚石刀具(杭州)有限公司发明人:刘占仁;胡龙摘要:本实用新型公开了一种金属切割用圆锯片,包括锯片本体和...

申请号: 201721549806.1

申请日: 2017.11.20

申请人: 小林金刚石刀具(杭州)有限公司

发明人: 刘占仁; 胡龙


       摘要:

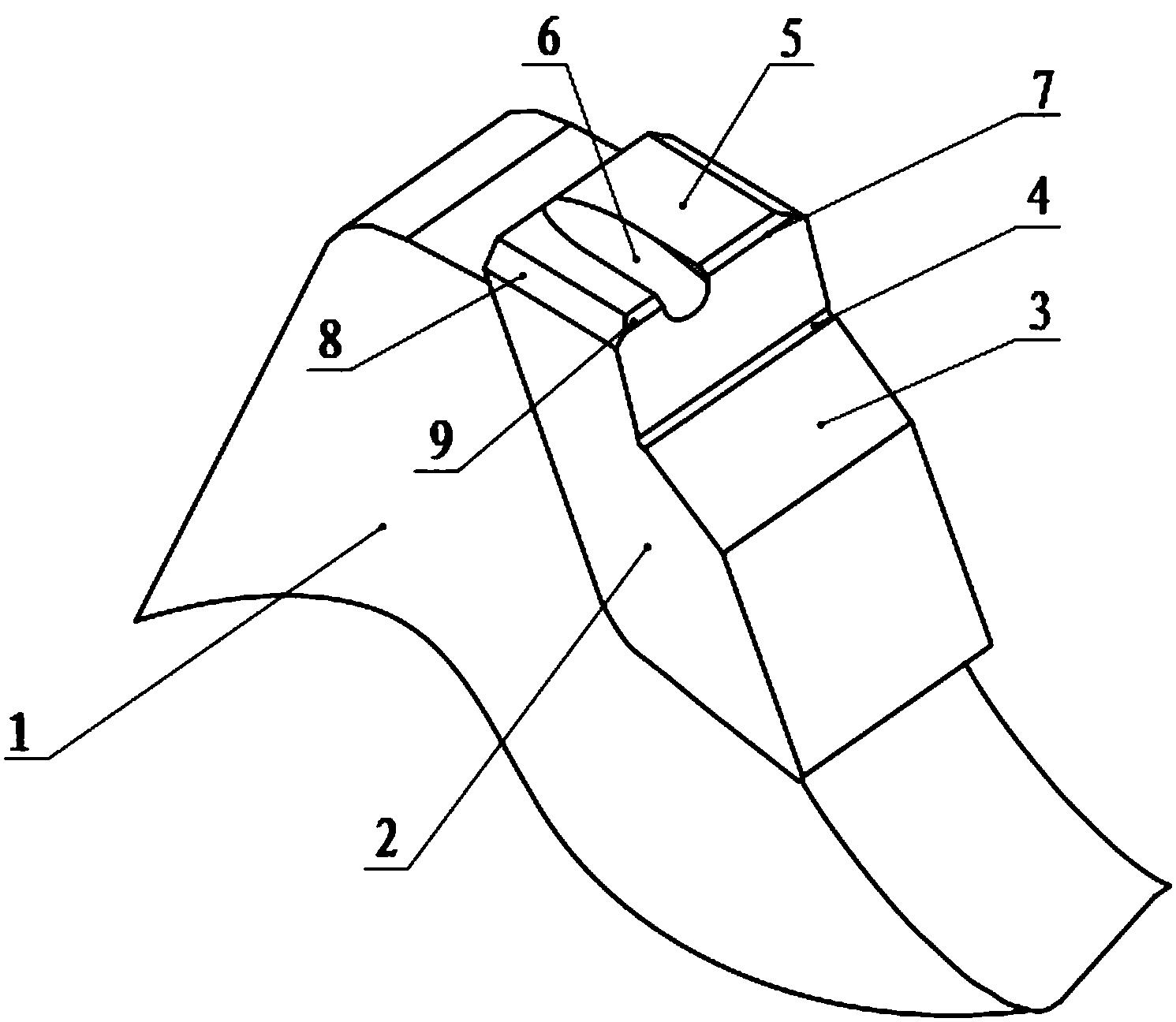

       本实用新型公开了一种金属切割用圆锯片,包括锯片本体和固定在锯片本体的刀头座上的金属陶瓷刀头,刀头的前刀面向内侧凹陷呈一平角,前刀面的弯折处还设有一道断屑槽,刀头的后刀面顶端端面上还设有一道先端倒角,后刀面两侧还设有分屑槽,刀头的刃口上还设有一道负倒棱,刀头座上还设有两固定槽,两固定槽的两侧各设有一安装孔,刀头上设有与固定槽相对应的固定凸台,两固定凸台上分别设有与安装孔相对应的固定孔,刀头插入连接在刀头座上,两金刚石棒分别插入两组安装孔及固定孔,金刚石棒的两端与安装孔之间还分别过盈配合有一锥形的铜嵌套,金刚石棒的两端还分别固定有一盖板,本实用新型切割效率高、切割精度高且使用寿命长。

       主权利要求:

       一种金属切割用圆锯片,包括锯片本体和固定在锯片本体刀头座上的金属陶瓷刀头,其特征在于:所述刀头的前刀面向内侧凹陷呈一平角,所述前刀面的弯折处还设有一道断屑槽,所述刀头的后刀面顶端端面上还设有一道先端倒角,所述后刀面两侧还设有分屑槽,所述刀头的刃口上还设有一道负倒棱,所述刀头座上还设有一横一竖两连接呈锐角状的固定槽,两所述固定槽的两侧各设有一安装孔,所述刀头的背部及底部各设有一与所述固定槽相对应的固定凸台,两所述固定凸台上分别设有与所述安装孔相对应的固定孔,两组安装孔及固定孔分别同轴设置,所述固定孔的直径小于所述安装孔的直径,所述刀头插入连接在所述刀头座上,两金刚石棒分别插入两组所述安装孔及固定孔,所述金刚石棒的直径与所述固定孔的直径相等,所述金刚石棒的两端与所述安装孔之间还分别过盈配合有一锥形的铜嵌套,所述金刚石棒的两端还分别固定有一盖板,所述盖板与所述铜嵌套连接为一体,所述盖板的材质与所述刀头座的材质相同且其外端面与所述刀头座的侧面相齐平。
