申请号: 201721484962.4

申请日: 2017.11.09

申请人: 焦作天宝桓祥机械科技有限公司

发明人: 赵仁玉

       摘要：

       本实用新型涉及一种新型耐磨金刚石钻头，包括连接成一体结构的钢体与外螺纹管，所述钢体的自由端设置有耐磨定位切削部，钢体的内壁上设置有内冷却槽，钢体的外壁上设置有外冷却槽，外冷却槽与耐磨定位切削部相连；本实用新型中设置有切削定位凸起，可以有效防止钻头在切削阶段发生偏移；设置有椭圆形的金刚石切削块，在切削过程中可以增大与被切削物体的接触面；设置有内冷却槽与外冷却槽可以同时对钻头的钢体内外侧及金刚石切削块进行降温，降温速度快效果好，减少废屑对钻头的磨损及工作产生的噪声；综上本实用新型具有运行噪音小，排屑能力好，散热能力强等优点，可以保证金刚石钻头的使用效果，延长金刚石钻头的使用寿命。

       主权利要求:

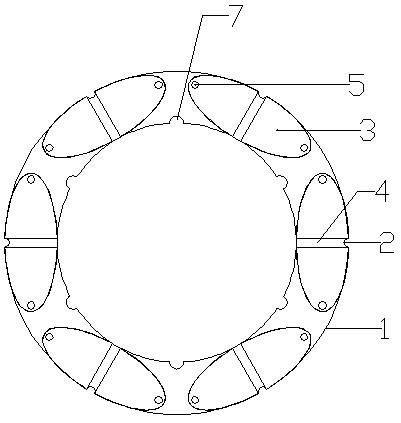

       一种新型耐磨金刚石钻头，包括连接成一体结构的钢体（1）与外螺纹管（6），其特征在于：所述钢体（1）的自由端设置有耐磨定位切削部，钢体（1）的内壁上设置有内冷却槽（7），钢体（1）的外壁上设置有外冷却槽（2），外冷却槽（2）与耐磨定位切削部相连。
