申请号: 201721226183.4

申请日: 2017.09.23

申请人: 四川奥格特金刚石钻头有限公司

发明人: 匡延伦; 曾凡杰

       摘要：

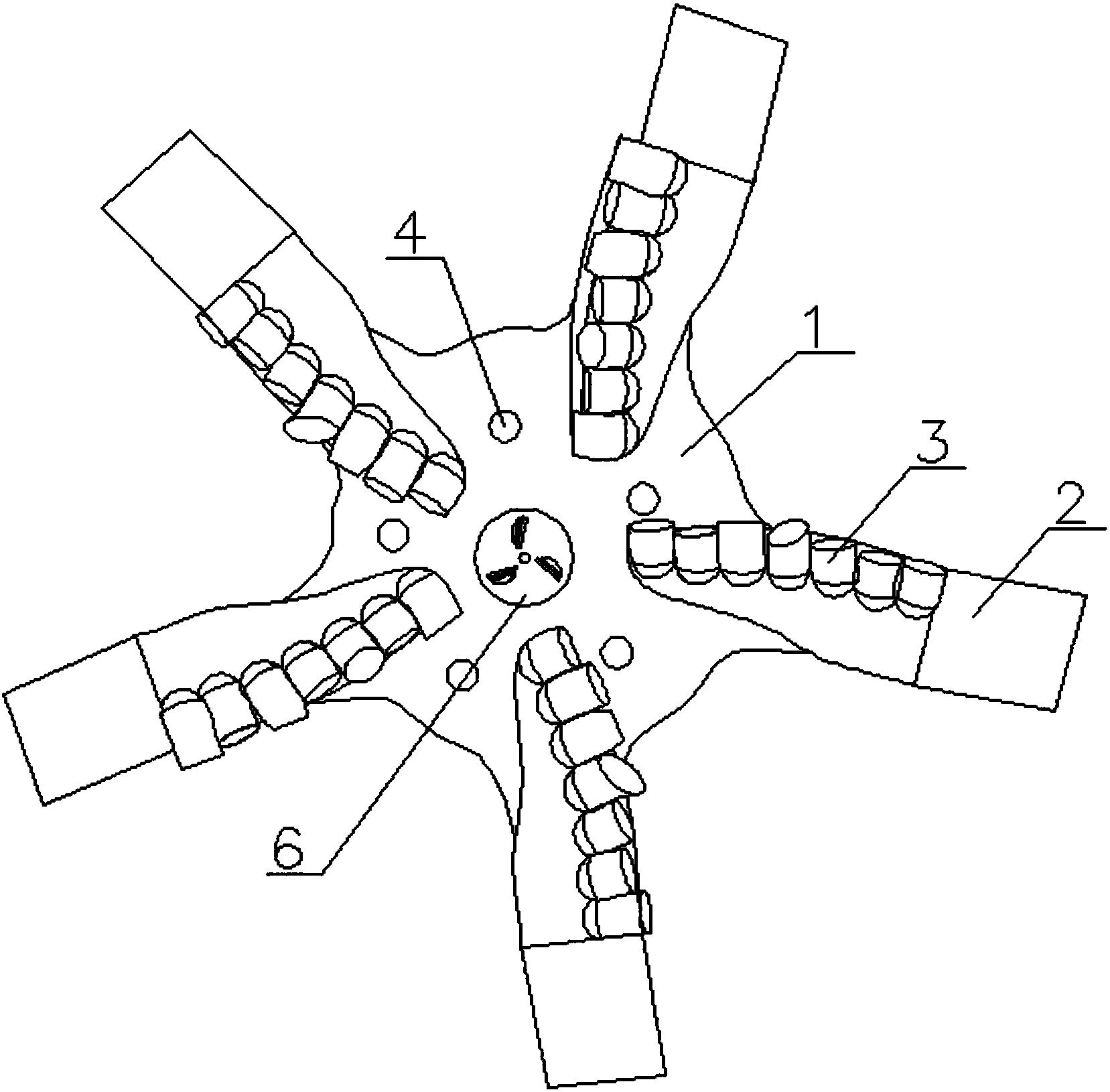

       本实用新型属于PDC钻头技术领域，公开了一种防震PDC钻头，用于解决现有PDC钻头在钻进碎石颗粒层时切削效率低以及震动较大的问题。本实用新型包括与连接杆连接的胎体，胎体上设置有多个刀翼，刀翼的外端面上设置有若干切削齿，胎体的中心连接有加强块，加强块的内部开设有空腔，加强块的外表面设置有条形开口，所述条形开口与空腔连通，每一个条形开口处安装有延伸至加强块表面之外的金刚石切削片，金刚石切削片与条形开口相互平行；每一个刀翼上的切削齿的后倾斜角各不相同，并且每一个刀翼上的切削齿延伸出刀翼的高度各不相同；相邻刀翼上相互对应的切削齿的后倾角不相同，并且相邻刀翼上相互对应的切削齿伸出刀翼的高度不相同。

       主权利要求:

       一种防震PDC钻头，包括与连接杆连接的胎体，所述胎体上设置有多个刀翼，所述刀翼的外端面上设置有若干切削齿，其特征在于，所述胎体的中心连接有呈锥形的加强块，所述加强块的内部开设有空腔，所述加强块的外表面设置有至少两条倾斜设置的条形开口，所述条形开口与空腔连通，每一个条形开口处安装有延伸至加强块表面之外的金刚石切削片，金刚石切削片与条形开口相互平行；每一个刀翼上的切削齿的后倾斜角各不相同，并且每一个刀翼上的切削齿延伸出刀翼的高度各不相同；相邻刀翼上相互对应的切削齿的后倾角不相同，并且相邻刀翼上相互对应的切削齿伸出刀翼的高度不相同。
