申请号: 201720787275.3

申请日: 2017.06.30

申请人: 浙江星星科技股份有限公司

发明人: 王先玉; 夏永光

       摘要：

       本实用新型提供了一种金刚石高光刀头，属于加工刀具技术领域。它解决了现有刀头刀片与切削面的连接强度较低，长期使用刀片存在脱落的风险，影响刀头结构的稳定性的技术问题。本金刚石高光刀头包括依次固连的刀柄、锥颈部、基托和矩形的刀片，刀柄呈圆柱状，锥颈部呈锥状，基托呈竖直柱状且横截面为弓形，该基托的内侧壁开设有容刀槽，刀片的内侧与容刀槽的侧壁相贴合，该刀片的底面与容刀槽的底部相贴合。本实用新型中刀片与基托的连接更加稳固，提高刀头机构稳定性。

       主权利要求:

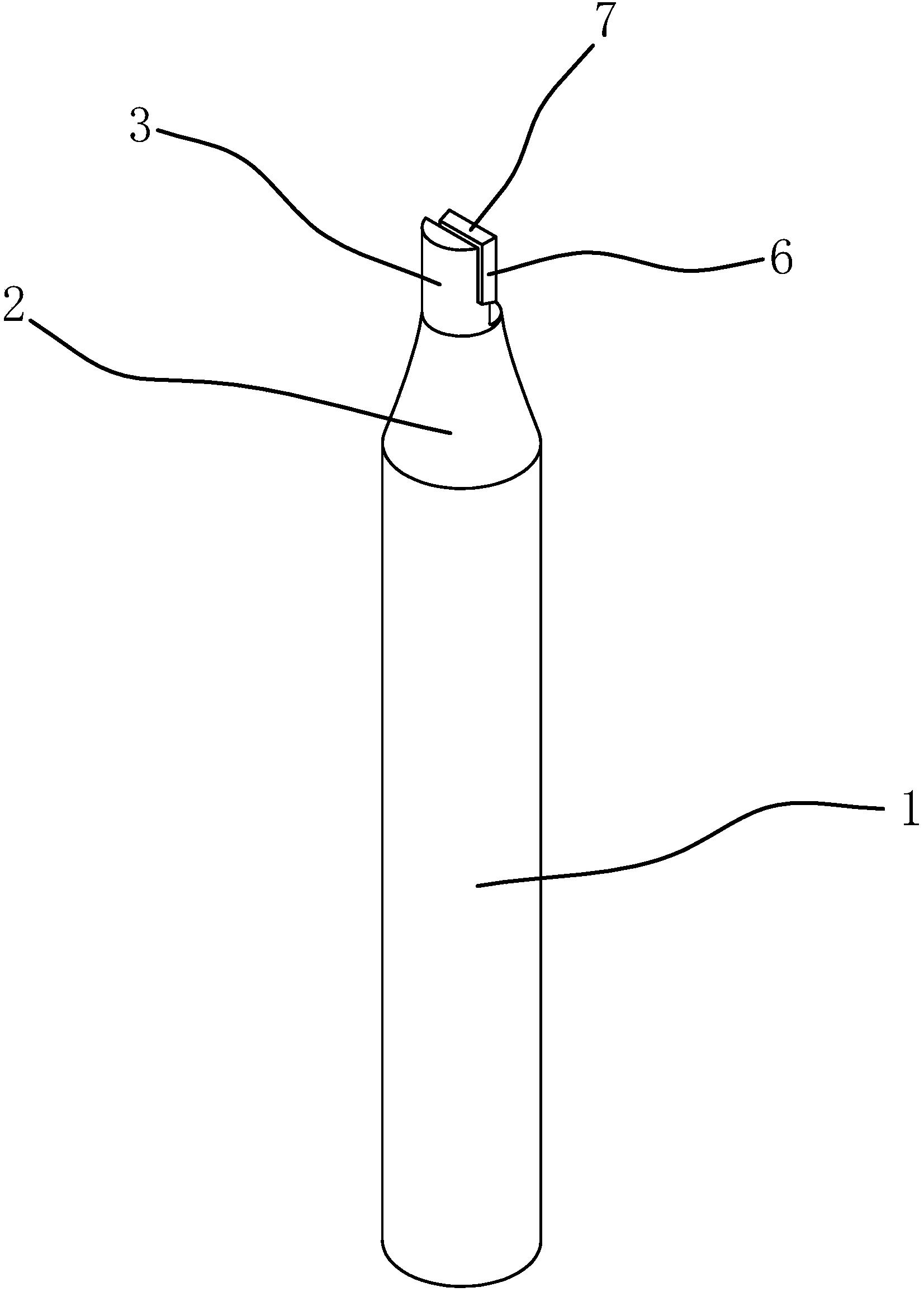

       一种金刚石高光刀头，包括依次固连的刀柄(1)、锥颈部(2)、基托(3)和矩形的刀片(4)，所述刀柄(1)呈圆柱状，所述锥颈部(2)呈锥状，其特征在于，所述基托(3)呈竖直柱状且横截面为弓形，该基托(3)的内侧壁开设有容刀槽(5)，所述刀片(4)的内侧与所述容刀槽(5)的侧壁相贴合，该刀片(4)的底面与容刀槽(5)的底部相贴合。
