申请号: 201720157411.0

申请日: 2017.02.22

申请人: 江西玉宝钻石工具有限公司

发明人: 李金宝

       摘要：

       本实用新型公开了一种压制盲孔形缘的陶瓷砂轮模具，包括模具体和模套，所述模具体的左端固定安装有转动电机，在转动电机的右端通过主轴缸与导柱相连接，所述模具体的正面还固定安装有滑动导轨，所述滑动导轨的上表面通过定位套连接有模套，所述模套的内表面还设置有模壳，所述模壳的内部填充有CBN材料，在模壳的下表面还固定安装有下压头，在下压头的内部镶嵌有模芯，所述下压头的外表面还固定安装有结合剂层，所述模芯的上端还设置有磨料，所述磨料的上表面固定安装有上压头，模具的上压头和下压头之间的滑动角度设置在30‑85度之间，使得各种形状的模芯较为容易退出，且整个装置结构简单，实用性强。

       主权利要求:

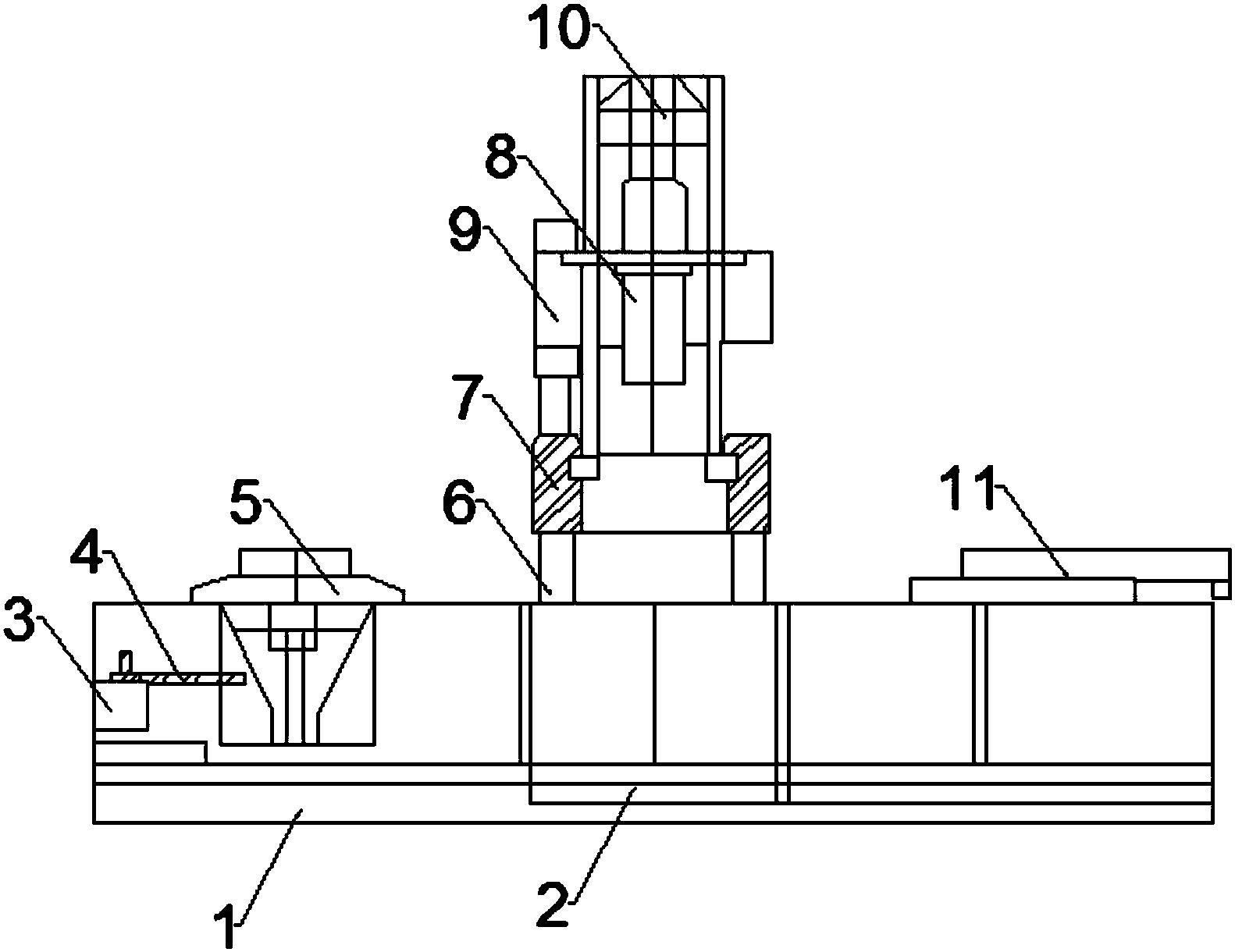

       一种压制盲孔形缘的陶瓷砂轮模具，其特征在于：包括模具体(1)和模套(6)，所述模具体(1)的左端固定安装有转动电机(3)，在转动电机(3)的右端通过主轴缸(4)与导柱(5)相连接，所述模具体(1)的正面还固定安装有滑动导轨(2)，所述滑动导轨(2)的上表面通过定位套(7)连接有模套(6)，在模套(6)的上表面设置有压力表(8)，且在压力表(8)的外表面设置有缓冲层(9)，所述缓冲层(9)的上表面还固定安装有导套(10)，所述模套(6)的内表面还设置有模壳(12)，所述模壳(12)的内部填充有CBN材料(13)，在模壳(12)的下表面还固定安装有下压头(17)，在下压头(17)的内部镶嵌有模芯(16)，所述下压头(17)的外表面还固定安装有结合剂层(18)，所述模芯(16)的上端还设置有磨料(15)，所述磨料(15)的上表面固定安装有上压头(14)。
