申请号: 201720590269.9

申请日: 2017.05.25

申请人: 天津以科美科技发展有限公司

发明人: 刘春华

       摘要：

       本实用新型公开了一种研磨轮修整装置，包括底板，所述底板的上方安装有第二电机，所述第二电机的输出轴连接有第二转轴，所述第二转轴包括螺纹段和光轴段，所述螺纹段的一端与第二电机的输出轴固定连接，螺纹段的另一端连接有光轴段，第二转轴的轴段上套接有调整套筒，所述调整套筒的底部开设有螺纹孔，且螺纹孔与螺纹段通过螺纹连接，光轴段开设有长条形的键槽，光轴段上套接有研磨轮，且光轴段与研磨轮通过平键连接，光轴段上安装有锁紧螺母，且锁紧螺母位于研磨轮远离调整套筒的一侧，底板的上方开设有两条平行的滑槽，底板的上方设有滑板，滑板的底部设有两条平行的滑块。本实用新型解决了对不同厚度的研磨轮的修整问题，提高了修整的效率。

       主权利要求:

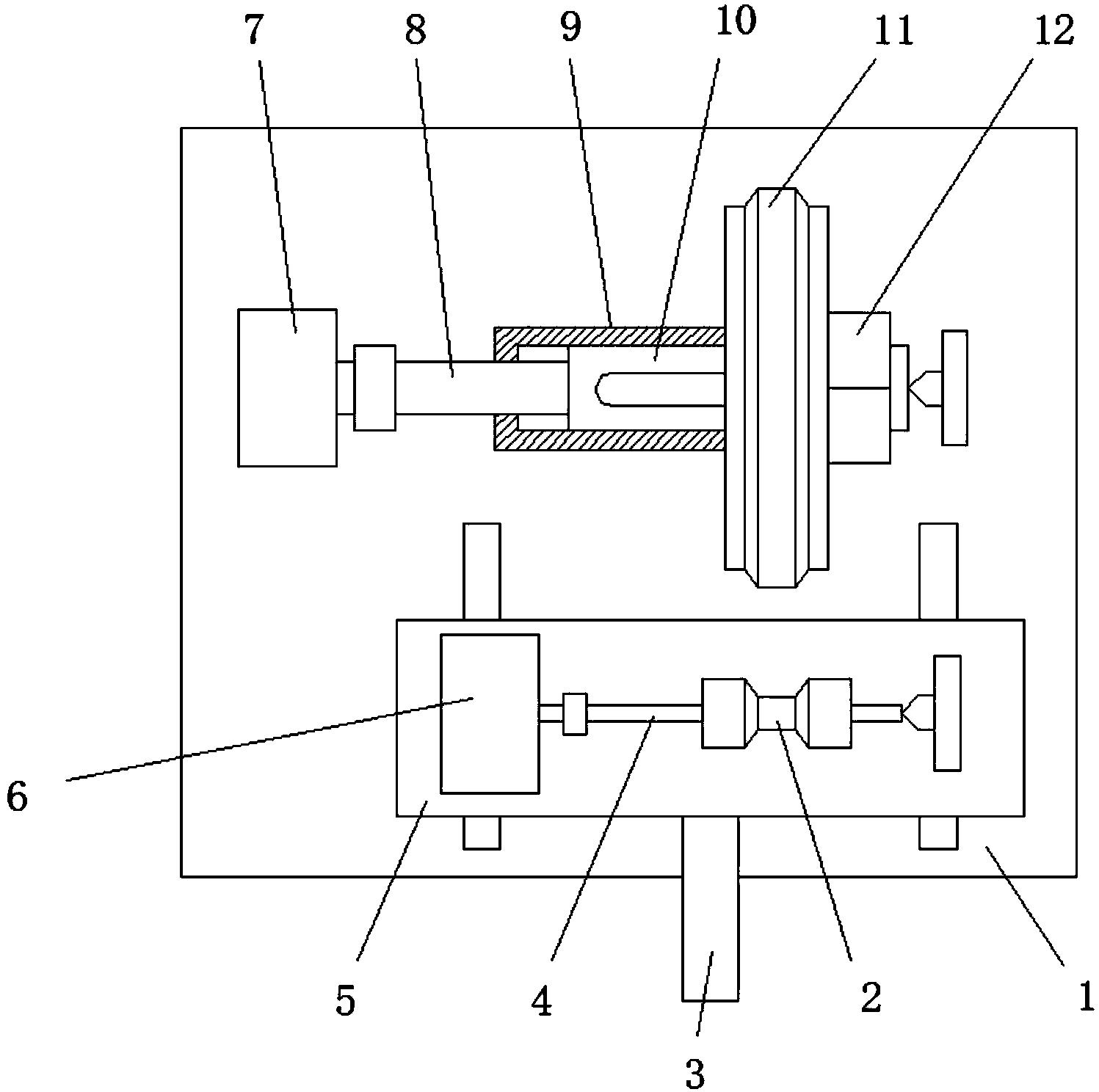

       一种研磨轮修整装置，包括底板（1），其特征在于，所述底板（1）的上方安装有第二电机（7），所述第二电机（7）的输出轴连接有第二转轴，所述第二转轴包括螺纹段（8）和光轴段（10），所述螺纹段（8）的一端与第二电机（7）的输出轴固定连接，螺纹段（8）的另一端连接有光轴段（10），第二转轴的轴段上套接有调整套筒（9），所述调整套筒（9）的底部开设有螺纹孔，且螺纹孔与螺纹段（8）通过螺纹连接，所述光轴段（10）开设有长条形的键槽，光轴段（10）上套接有研磨轮（11），且光轴段（10）与研磨轮（11）通过平键连接，光轴段（10）上安装有锁紧螺母（12），且锁紧螺母（12）位于研磨轮（11）远离调整套筒（9）的一侧，底板（1）的上方开设有两条平行的滑槽，底板（1）的上方设有滑板（5），所述滑板（5）的底部设有两条平行的滑块，且滑块位于滑槽内，滑板（5）的上方安装有第一电机（6），所述第一电机（6）的输出轴连接有第一转轴（4），所述第一转轴（4）上套接有金刚石砂轮（2），且第一转轴（4）与金刚石砂轮（2）通过平键连接，滑板（5）的侧边安装有推杆（3）。
