超硬材料网

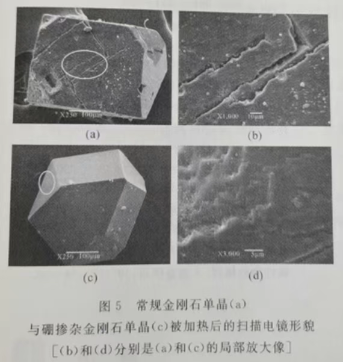

       用扫描电镜观察两种金刚石单晶受热后的形貌如图5所示。可以看出，常规金刚石单晶加热之后晶体的完整性遭到了严重破坏，晶体表面出现了尺寸较大的热蚀坑和横贯晶体的大裂纹。由局部放大像可知，常规金刚石受热产生的热裂纹约有5~10μm宽。显然，当温度到达1000℃时，常规金刚石单晶已经发生了明显氧化。

       相比之下，硼掺杂金刚石单晶在受热之后依然保持较为完整的晶体形态，虽然表面粗糙度有所增加，但是未出现明显的氧化破坏痕迹。由放大像可以看出，在硼掺杂金刚石单晶表面的局部出现了较轻的表面氧化现象,存在明显的褶皱和尺寸较小的氧化蚀坑。试验观察到的现象与热分析检测的结果基本一致，即硼掺杂金刚石单晶在1000℃时刚刚开始出现表面氧化现象，且程度不严重。
