富耐克超硬材料——汽车制动鼓加工整体解决方案

关键词 刀具 , 加工|2018-09-30 10:45:25|来源 富耐克
摘要 加工工件制动鼓加工特点  制动鼓材质的特点:制动鼓毛坯的生产工艺为铸造,所需主要原材料一般为生铁、废钢以及回炉铁,同时加入一些合金,如Cu、Cr等,是一种脆性的灰铸铁材质,耐磨性能...

       加工工件


       制动鼓加工特点

  制动鼓材质的特点:制动鼓毛坯的生产工艺为铸造,所需主要原材料一般为生铁、废钢以及回炉铁,同时加入一些合金,如Cu、Cr等,是一种脆性的灰铸铁材质,耐磨性能非常好,硬度通常在HB200左右。

  制动鼓的加工特点:制动鼓为薄壁件加工,容易变形,对形位公差控制一直是很多工厂在批量生产中所碰到的难题,如圆跳动、圆柱度、平行度、制动鼓小孔的公差等,另外表面粗糙度要求高,一般表面光洁度在Ra1.6之内,现在很多厂家都是采用数控车床高速加工制动鼓,因此选择刀具材料加工制动鼓时必须保证刀具具有良好的加工性能, 同时在硬度、耐磨性、韧性、抗冲击性能等方面表现都要出色的刀具材料,并且还要有更长的使用寿命。

  制动鼓加工刀具选型:目前市场上加工制动鼓应用最为广泛的刀具品牌是富耐克公司生产的立方氮化硼CBN数控刀片,其主要特点是硬度高,寿命长、同时耐磨性、韧性、抗冲击性能都非常优秀,对切削温度的惰性更强,可以采用较高的切削线速度(可达到1000 m/min 左右),不但能提高加工效率,而且还能获得更好的光洁度(粗糙度);在恶劣的工况下粗加工,大余量加工、断续切削制动鼓刀片不会剧烈磨损,可以同时粗加工—精加工不换刀,一把刀就可完成工件的加工,并且还能保证尺寸的稳定性。

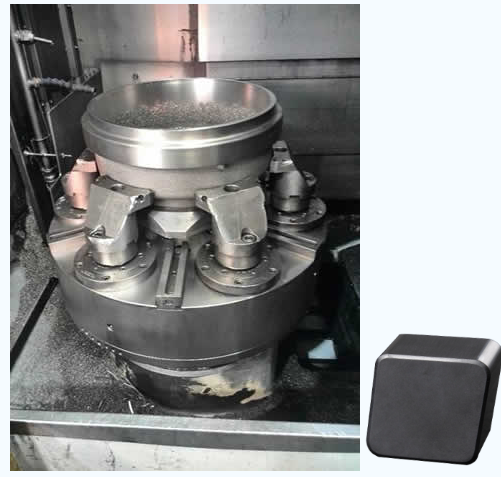

  制动鼓的加工刀具工装设备



      工序卡及走刀示意图


       选用富耐克FBN7200系列牌号CNGN120712型刀片,使用台湾加工制动鼓专用设备,利用高速加工(切削线速度可达1000m/min以上),采用一次装夹工艺,粗精加工一次完成,加工一件制动鼓成品只需要4.4分钟。



       汽车制动鼓粗加工案例


       工件名称:制动鼓

       工件材料:HT250

       工件硬度:HB210-230

       选用刀片:FBN7200 CNGN120712S03020

       切削参数:Vc=1130m/min

       ap=1.5-2mm

       f  =0.5mm/r

       表面质量:Ra3.2


富耐克CBN刀具为客户提高效率51%, 提高寿命60%

   汽车制动鼓精加工案例


  工件名称:制动鼓

  工件材料:HT250

  工件硬度:HB210-230

  选用刀片:FBS7200 WNGA080412T01010

  切削参数:Vc=1000m/min

  ap=0.5mm

  f  =0.2mm/r

  表面质量:Ra1.6


  富耐克CBN刀具为客户提高效率50%, 提高寿命67%
