一种生产金刚石线锯母线的电镀槽

关键词 金刚石线 , 母线 , 电镀槽|2018-04-16 08:52:20|行业专利
摘要 申请号:201720935139.4申请日:2017.07.22申请人:宁波鸿丰泰高新材料有限公司发明人:沈靖杰;章爱娟;沈利明摘要:本实用新型公开了一种生产金刚石线锯母线的电镀槽...

申请号: 201720935139.4

申请日: 2017.07.22

申请人: 宁波鸿丰泰高新材料有限公司

发明人: 沈靖杰; 章爱娟; 沈利明


       摘要:

       本实用新型公开了一种生产金刚石线锯母线电镀槽,包括放线架、电流表、风叶、收线轮、移动槽和去离子清洗槽,所述放线架顶部设置有放线轮,所述放线轮外部连接有钢丝线基体,所述电流表外部设置有钢丝线基体,所述电机外部连接有电机外壳,所述镀镍槽左侧设置有第一冷水清洗槽,所述第二热水清洗槽左侧设置有碱洗槽,所述槽体内部连接有滑轮,所述滑轮外部设置有滑轮支架。该生产金刚石线锯母线的电镀槽设有多个清洗槽,有效清洗钢丝线基体上的油污和金属表面氧化物,在电镀时效果更好,整个装置采用独立式可移动的槽体,在更换被腐蚀的槽体时更加方便快速,该生产金刚石线锯母线的电镀槽操作简单,在维护方面比较方便,大大提高工作效率。

       主权利要求:

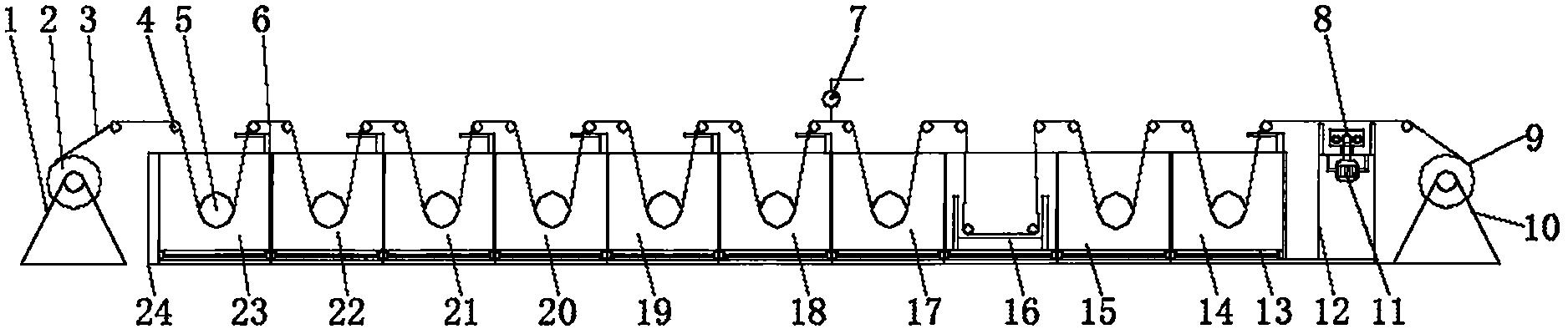

       一种生产金刚石线锯母线的电镀槽,包括放线架(1)、电流表(7)、风叶(8)、收线轮(9)、移动槽(13)和去离子清洗槽(14),其特征在于:所述放线架(1)顶部设置有放线轮(2),所述放线轮(2)外部连接有钢丝线基体(3),所述钢丝线基体(3)外部设置有滚轮(4),且钢丝线基体(3)外部连接有固定轮(5),并且钢丝线基体(3)外部连接有刮液装置(6),所述电流表(7)外部设置有钢丝线基体(3),所述风叶(8)底部安装有电机(11),且风叶(8)外部设置有电机外壳(12),所述收线轮(9)外部连接有钢丝线基体(3),且收线轮(9)底部安装有收线架(10),所述电机(11)外部连接有电机外壳(12),所述移动槽(13)外部设置有槽体(24),所述去离子清洗槽(14)左侧设置有电镀槽(15),所述电镀槽(15)左侧安装有上沙槽(16),所述上沙槽(16)左侧连接有镀镍槽(17),所述镀镍槽(17)左侧设置有第一冷水清洗槽(18),所述第一冷水清洗槽(18)左侧连接有第一热水清洗槽(19),所述第一热水清洗槽(19)左侧连接有酸洗槽(20),所述酸洗槽(20)左侧安装有第二冷水清洗槽(21),所述第二冷水清洗槽(21)左侧连接有第二热水清洗槽(22),所述第二热水清洗槽(22)左侧设置有碱洗槽(23),所述槽体(24)内部连接有滑轮(25),所述滑轮(25)外部设置有滑轮支架(26)。
