一种多段式金刚石线锯的母线

关键词 多段式 , 金刚石线锯 , 母线|2018-04-12 09:16:36|行业专利
摘要 申请号:201720935196.2申请日:2017.07.22申请人:宁波鸿丰泰高新材料有限公司发明人:沈靖杰;章爱娟;沈利明摘要:本实用新型公开了一种多段式金刚石线锯的母线,包...

申请号: 201720935196.2

申请日: 2017.07.22

申请人: 宁波鸿丰泰高新材料有限公司

发明人: 沈靖杰; 章爱娟; 沈利明


       摘要:

       本实用新型公开了一种多段式金刚石线锯的母线,包括母线本体,所述母线本体的中心开有风道,所述母线本体的两端均通过螺栓固定有固定块,所述风道与固定块相交处开有进风口,所述风道远离进风口的一端开有出风口,且出风口与固定块相交处通过螺栓固定有集杂箱,所述母线本体包括等距离分布的锯齿段和除杂段,且每两个锯齿段之间都焊接有除杂段,所述除杂段包括吸附腔和连通管,所述吸附腔为球形结构,且吸附腔通过连通管与风道连接。本实用新型结构简单,能够把工作时所产生的杂质和切割碎屑收集起来,通过风力把碎屑带走,能够把碎屑等杂物收集起来,保护环境,保证工作环境的清洁,母线本体的韧性高,使用寿命长。

       主权利要求:

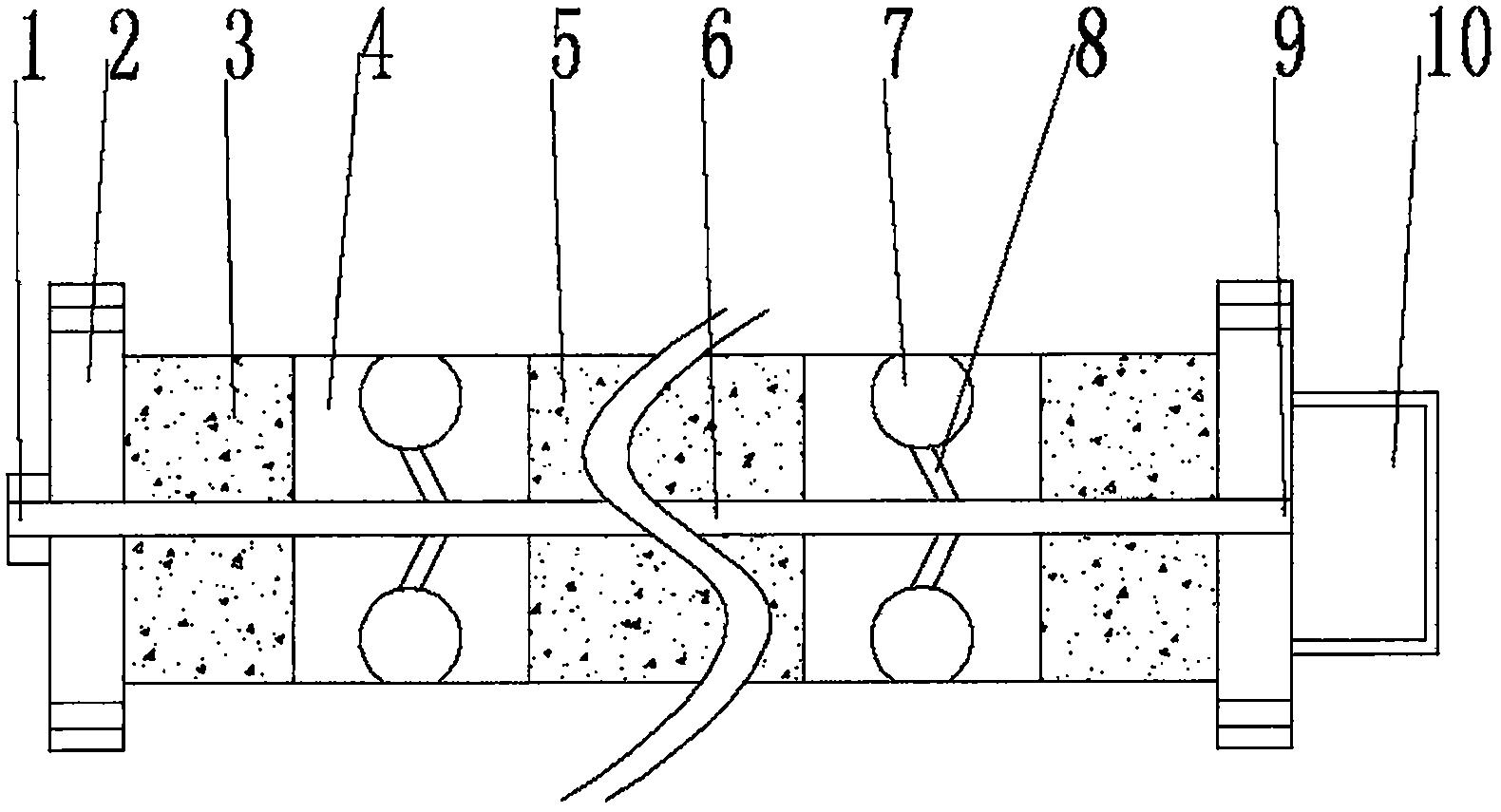

       一种多段式金刚石线锯的母线,包括母线本体(5),其特征在于,所述母线本体(5)的中心开有风道(6),所述母线本体(5)的两端均通过螺栓固定有固定块(2),所述风道(6)与固定块(2)相交处开有进风口(1),所述风道(6)远离进风口(1)的一端开有出风口(9),且出风口(9)与固定块(2)相交处通过螺栓固定有集杂箱(10),所述母线本体(5)包括等距离分布的锯齿段(3)和除杂段(4),且每两个锯齿段(3)之间都焊接有除杂段(4),所述除杂段(4)包括吸附腔(7)和连通管(8),所述吸附腔(7)为球形结构,且吸附腔(7)通过连通管(8)与风道(6)连接,所述连通管(8)焊接在风道(6)的内壁与吸附腔(7)之间,所述锯齿段(3)的外壁上电镀有金刚石微粉(15),所述母线本体(5)的横截面由内到外依次包括芯体(11)、保护层(12)、度砂层(13)与镍基层(14),所述金刚石微粉(15)嵌接在度砂层(13)上并穿透镍基层(14)延伸到外侧。
