申请号: 201720588315.1

申请日: 2017.05.24

申请人: 内蒙古北方重型汽车股份有限公司

发明人: 刘杰; 班新龙; 王海涛; 张忆东; 周宏钦; 王慧文; 杨金锁; 黄琳; 丁钧; 于杰

        摘要：

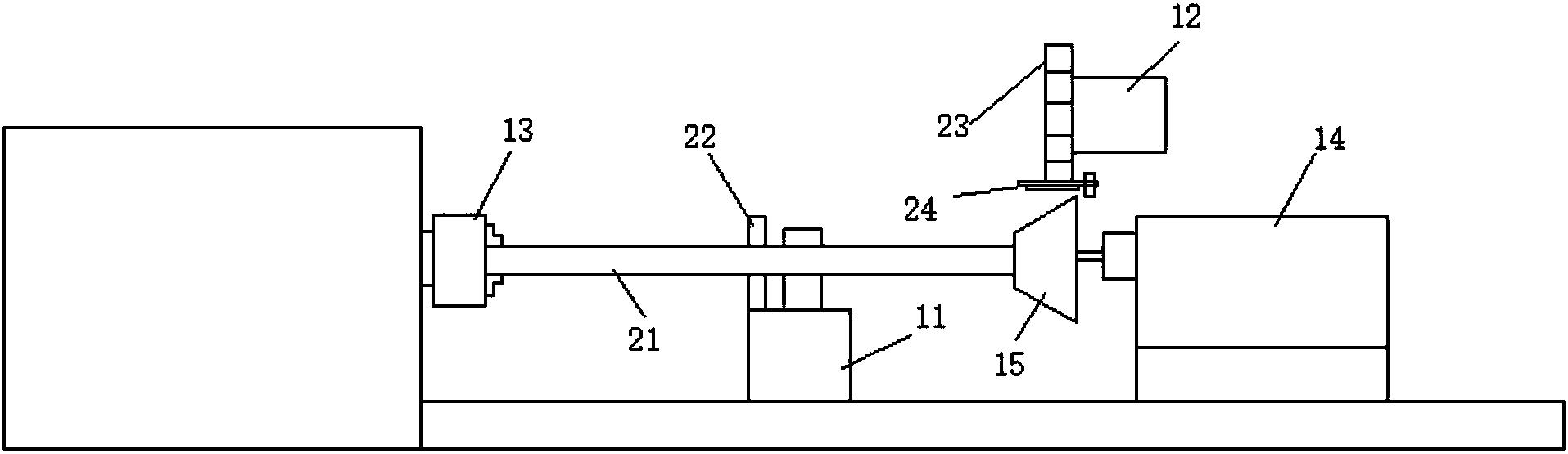

        本实用新型公开了一种具有磨削大尺寸顶尖功能的机床，包括卡盘、中心架、车床刀架、夹棒、金刚石架、砂轮机固定架和砂轮机；夹棒放置在卡盘和加工工件之间，用于顶住加工工件；金刚石架固定在中心架上，砂轮机固定架固定在车床刀架上，砂轮机固定在砂轮机固定架的下部。本实用新型结构简单，制作成本低，能够使普通数控机床实现顶尖的磨削加工。

        主权利要求:

        一种具有磨削大尺寸顶尖功能的机床，包括卡盘、中心架和车床刀架，其特征在于：还包括夹棒、金刚石架、砂轮机固定架和砂轮机；夹棒放置在卡盘和加工工件之间，用于顶住加工工件；金刚石架固定在中心架上，砂轮机固定架固定在车床刀架上，砂轮机固定在砂轮机固定架的下部。
