申请号: 201720916056.0

申请日: 2017.07.26

申请人: 郑州华晶金刚石股份有限公司

发明人: 刘广利; 赵波; 潘光辉; 李伟峰; 刘杰; 王又义; 薛海涛; 孙海斌; 周西宝

       摘要：

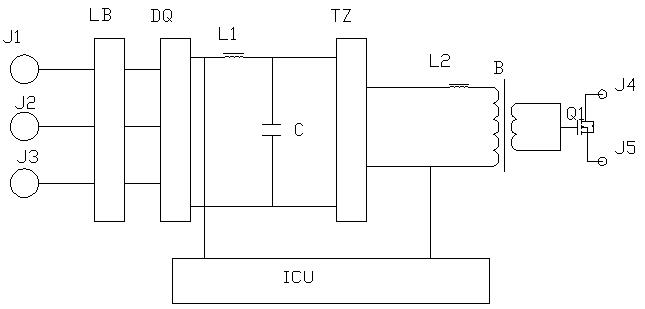

       适用于人造金刚石六面顶液压设备的加热系统，包括直流电源模块、水冷电缆和处理单元，直流电源模块上设有三相电输入端子以及正输出端子和负输出端子，直流电源模块包括滤波器、二极管桥式整流器、LC滤波电路、IGBT占空比调节模块、变压器和MOS管，滤波器的信号输入端连接三相电输入端子，滤波器的信号输出端连接二极管桥式整流器的信号输入端，二极管桥式整流器的信号输出端连接LC滤波电路的信号输入端，LC滤波电路的信号输出端连接IGBT占空比调节模块的信号输入端，IGBT占空比调节模块的信号输出端连接变压器的原边，MOS管的漏极和源极分别连接正输出端子和负输出端子。本实用新型所述系统，稳定性高，降低能耗，通过人造金刚石合成过程中的稳定性。

       主权利要求:

       适用于人造金刚石六面顶液压设备的加热系统，其特征在于：包括直流电源模块、水冷电缆和处理单元，直流电源模块上设有三相电输入端子以及与水冷电缆连接的正输出端子和负输出端子，直流电源模块包括滤波器、二极管桥式整流器、LC滤波电路、IGBT占空比调节模块、变压器和MOS管，滤波器的信号输入端连接三相电输入端子，滤波器的信号输出端连接二极管桥式整流器的信号输入端，二极管桥式整流器的信号输出端连接LC滤波电路的信号输入端，LC滤波电路的信号输出端连接IGBT占空比调节模块的信号输入端，IGBT占空比调节模块的信号输出端连接变压器的原边，IGBT占空比调节模块的信号输出端还连接处理单元的信号输入端，变压器的副边连接MOS管的栅极，MOS管的漏极和源极分别连接正输出端子和负输出端子。
