一种复合金刚石切割片

关键词 复合金刚石 , 切割片|2018-03-12 08:47:54|行业专利
摘要 申请号:201720911464.7申请日:2017.07.26申请人:山东大亚云商工业工程技术有限公司发明人:岳欣;赵松乔摘要:本实用新型涉及砂轮切割片技术领域,尤其涉及一种复合...

申请号: 201720911464.7

申请日: 2017.07.26

申请人: 山东大亚云商工业工程技术有限公司

发明人: 岳欣; 赵松乔


       摘要:

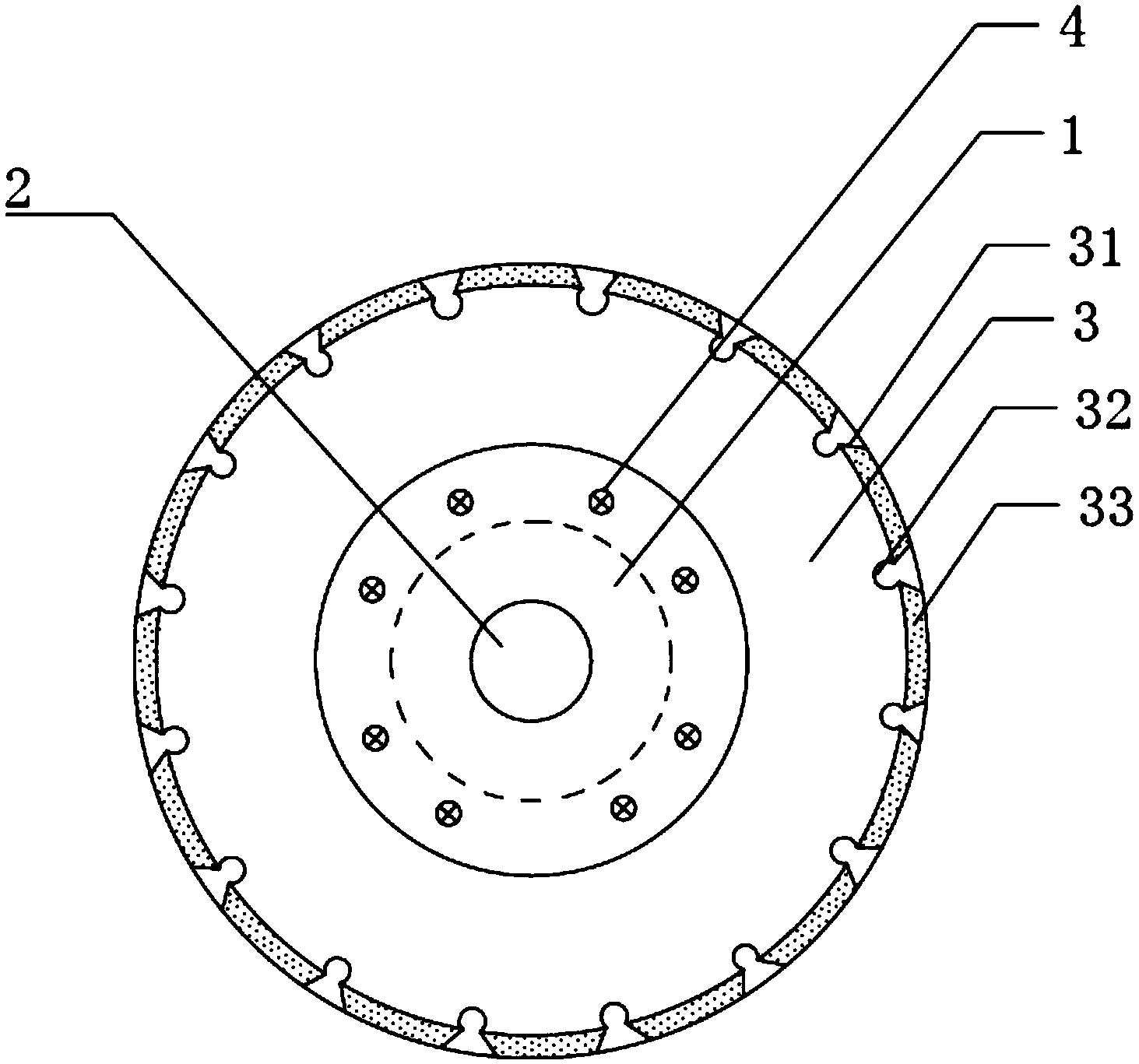

       本实用新型涉及砂轮切割片技术领域,尤其涉及一种复合金刚石切割片,包括金属基体,金属基体中心设有轴孔,金属基体的外缘设有止口;切割片体,切割片体内侧与所述金属基体的止口固定连接,切割片体外侧设有“V”型槽,所述“V”型槽根部设置加工圆孔,所述"V"型槽的外围设置有金刚石颗粒。本实用新型的有益效果是:通过对现有切割片体结构进行改进,可单独对切割片体进行拆卸更换,无需整体更换基体,节约材料;在切割片体的外围通过钎焊方式固定设置金刚石颗粒,使得切割片体的切割面硬度非常高;本实用新型所述的金刚石切割片体的金刚石的出头率高,容屑空间大,切割效率高,金刚石被钎料紧紧地焊在金属基体上,复合结构牢固,使用寿命长。

       主权利要求:

       一种复合金刚石切割片,其特征在于,包括:金属基体,所述金属基体中心设有轴孔,用于与切割机轴连接,所述金属基体为一圆柱环,所述金属基体的外缘设有止口;切割片体,所述切割片体设有一个或多个,所述切割片体为扇形结构,所述切割片体内侧与所述金属基体的止口连接,所述切割片体外侧设有“V”型槽,所述“V”型槽根部设置加工圆孔,所述"V"型槽的外围设置有金刚石颗粒;当所述金属基体转动时,带动所述切割片体与被切割件相互摩擦进行切割。
