　　申请号：201520261539.2
　　申请人：福建万龙金刚石工具有限公司
　　发明人：朱爱华 倪济攀 蔡泽周 吴阿宁 陈鹏

　　摘要：一种金刚石烧制用的装片工装，包括一工作台面、装设于该工作台面上的模具以及可相对于工作台面进行上下移动的定高升降组件，模具上布置有复数个由其顶面向下贯穿的填装槽，定高升降组件包括一固定安装于工作台面下侧的导向件、可沿着该导向件进行上下移动的移动件、用于驱动该移动件进行上下移动的驱动机构以及复数根纵向布置定高升降杆，定高升降杆的下端均连接于移动件上，定高升降杆的上端对应由一填装槽的底部伸入填装槽内。本实用新型可以便于操作员工快捷、有效的进行装料作业，基本可以杜绝装片不平整，有效地降低废品率，而且可以在原有的基础上增高填装槽的深度，有利于减少模具成本和烧结电量成本。 　　主权利要求：1.一种金刚石烧制用的装片工装，其特征在于：包括一工作台面、装设于该工作台面上的模具以及可相对于工作台面进行上下移动的定高升降组件，所述模具上布置有复数个由其顶面向下贯穿的填装槽，所述定高升降组件包括一固定安装于工作台面下侧的导向件、可沿着该导向件进行上下移动的移动件、用于驱动该移动件进行上下移动的驱动机构以及复数根纵向布置定高升降杆，复数根定高升降杆的下端均连接于所述移动件上，每根定高升降杆的上端对应由一所述填装槽的底部伸入填装槽内。

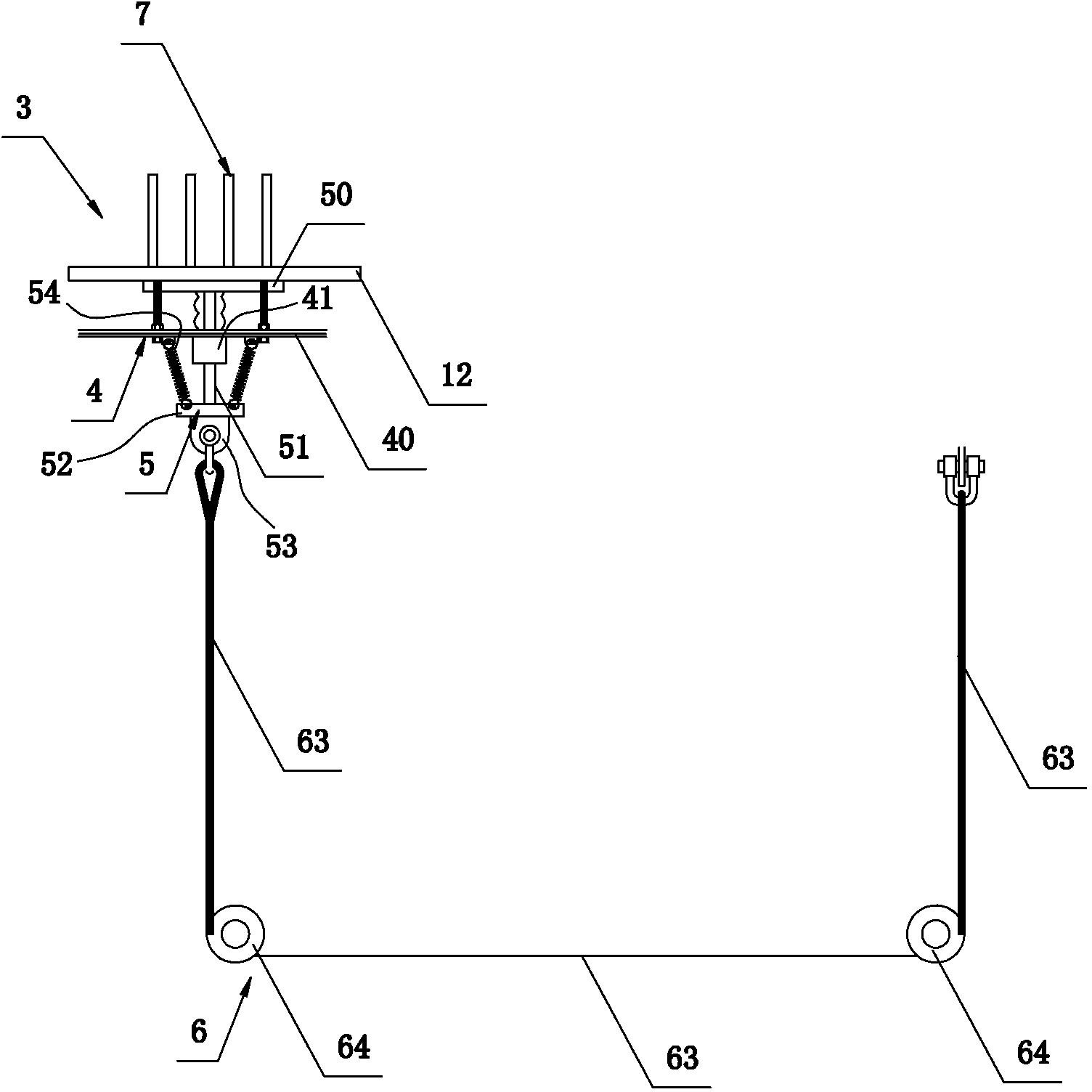

　　2.如权利要求1所述一种金刚石烧制用的装片工装，其特征在于：所述驱动机构包括安装于工作台面上的分段卡件、设置在分段卡件上的调节管柱、中部设置有枢接点的L形旋转件以及一端连接于所述移动件下端的拉动绳，所述工作台面安装于一机架上，所述L形旋转件依次包括一与调节管柱下端连接的第一端、固定于机架上的所述枢接点以及一与所述拉动绳另一端连接的第二端，所述机架在该第二端的正下方和移动件的正下方中等高位置处各装设有一导向轮，所述拉动绳绕设于该导向轮上。

　　3.如权利要求2所述一种金刚石烧制用的装片工装，其特征在于：所述分段卡件包括复数个间隔布置的卡条、设置于相邻卡条之间的分段卡位以及与每个分段卡位均相通的滑动通道，所述调节管柱通过该滑动通道滑入所述分段卡位内并与所述卡条抵接。

　　4.如权利要求3所述一种金刚石烧制用的装片工装，其特征在于：所述导向件包括一固定安装于工作台面下侧的定位架以及安装于该定位架下次的套筒，所述移动件包括用于固定所述定高升降杆的上顶板、连接于该上顶板底部并且插设于所述套筒内的导向轴以及连接于该导向轴下端的悬挂部，所述悬挂部设有一挂耳，所述拉动绳连接于该挂耳上。

　　5.如权利要求4所述一种金刚石烧制用的装片工装，其特征在于：所述定位架与所述悬挂部之间设置有至少一用于给所述悬挂部提供一向上弹性力的拉伸弹簧。

　　6.如权利要求5所述一种金刚石烧制用的装片工装，其特征在于：所述拉伸弹簧设置有两个，且该两个拉伸弹簧呈八字形地布置，每个拉伸弹簧一端连接于定位架底面，另一端连接于所述悬挂部的顶面。

　　7.如权利要求1所述一种金刚石烧制用的装片工装，其特征在于：所述工作台面上还设置有一定位底板，所述模具装设于该定位底板上，所述定位底板的中部开设有复数个与所述填装槽对应设置的穿设孔。
