超硬材料网

       培育钻石的世界远比天然钻石复杂，据国际培育钻石协会（IGDA）数据显示，全球培育钻石市场已形成双技术主导格局——CVD占据高端珠宝市场72%份额（＞3ct），而HPHT控制着58%的轻奢级产品（＜1ct）。这种分化源于二者迥异的生长机制。选择优质的培育钻石需要深入了解CVD和HPHT的区别。

       技术原理与工艺对比

       1.1 化学气相沉积法（CVD）

       工艺机制：基于等离子体增强化学气相沉积技术，在真空反应腔中通入含碳气体（如甲烷），通过微波能量将气体解离为碳原子，以TypeIb天然钻石薄片为晶种，逐层外延生长（Epitaxial Growth）。

       生长速率：0.5-3μm/h（实验室级设备），单晶生长周期约3-4周。

       晶体特征：

       生长方式：沿（100）晶向择优生长；

       纯净度：Type IIa型钻石占比超85%（天然钻石仅2%），不含氮和其他金属杂质，净度普遍达VVS级以上；

       光学表现：颜色与天然钻石高度一致，金刚光泽自然；

       缺陷控制：无金属包体、磁性或磷光现象；

       颜色表现：本征色多为F-J色，需高温退火（1800℃）改色处理；

       生长尺寸：典型尺寸可达10ct以上。

       1.2 高温高压法（HPHT）

       工艺机制：采用六面顶压机，模拟地幔环境（5.5-6GPa，1300-1600℃），借助Fe-Ni-Co合金熔剂催化碳源（高纯石墨）的相变。

       生长速率：每小时0.2-0.5克拉。

       晶体特征：

       晶体形态：立方-八面体聚形；

       杂质特征：Type Ib型为主，含微量氮（<10ppm）及金属包裹体，金属包裹体含量约100-500ppm；

       颜色表现：约68%的HPHT钻石呈现蓝色基调（因硼杂质导致），原生色可达D-E色级；

       特殊现象：部分批次存在磷光反应（黑暗中发光）

       主流产品：1-3ct

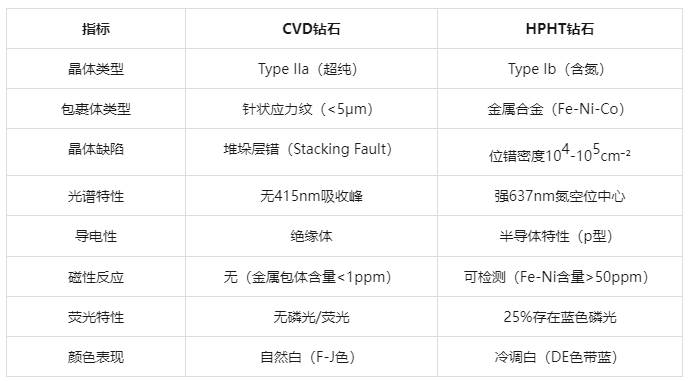

       技术性能指标对比

       品质鉴别关键要素

       3.1 CVD改色工艺鉴别

       光致发光谱：经退火处理的CVD钻石在737nm处显示硅空位中心（Si-V⁻）特征峰；

       阴极发光：呈现特征性生长环带；

       DiamondView：显示典型的层状生长结构。

       3.2 HPHT特征检测

       磁敏感性：使用0.5T永磁体可观察到轻微位移；

       X射线形貌：显示十字形应力分布；

       红外光谱：检测到1282cm⁻¹处的镍相关缺陷峰。

       消费决策模型

       4.1 品质需求导向

       婚庆级选择：

       CVD优选：Type IIa占比>85%，净度本身就很高，大粒度2克拉以上（成本相对较低），但在选择颜色等级中一定要注意避免选择改色处理的钻石，需确认证书中无"Post-growth treatment"备注；

       HPHT优选：适合挑选高色级D-E色（无需担心有经过改色处理），净度选VVS-VS（相对金属包裹体少，磁性小），最好选择IGI证书中Clarity Characteristics栏标注为"None" 。

       轻奢级选择：

       建议选择0.5-1ct HPHT D-E色VS净度；

       规避有磁性反应的批次（磁化率>5×10⁻⁵ SI）。

       4.2 技术迭代动态

       CVD新突破：2023年Carnegie Institution实现无氮生长技术，色散值提升至0.044；

HPHT优化：Element Six开发磁流体静压密封技术，将金属包裹体降至50ppm以下。

       行业认证标准

       GIA培育钻石报告：强制披露生长方法及后处理；

       IGI证书：新增等离子体指纹图谱；

       NGTC国检：执行GB/T 16554-2023新规，要求注明荧光强度分布。

       结 语

       当前培育钻石市场呈现明显的技术分化：CVD在3ct以上珠宝级市场占有率已达72%（2023年贝恩数据），而HPHT在1ct以下首饰领域保持58%份额。建议消费者结合GIA/IGI检测数据，重点关注晶体缺陷分布图与光谱特征参数，而非单一依赖传统4C体系。
