CIMT2015数控立式车床展品评述之一:数控立车展品简述

关键词 CIMT , 数控立车|2015-08-05 12:00:31|来源 中国超硬材料网
摘要 第十四届中国国际机床展览会(CIMT2015)于2015年4月20-25日在北京举行,本届展会以“新常态·新发展”为主题,反应了我国机床行业现...
  第十四届中国国际机床展览会(CIMT2015)于2015年4月20-25日在北京举行,本届展会以“新常态·新发展”为主题,反应了我国机床行业现阶段的特点。此次展出立车产品的厂家主要有:沈阳机床、北一机床、齐重数控、中传重机、日发精机、台湾油欣精机(Yu Shine)、台湾崴立(WELE)、日本欧安睦(O-M)、韩国工作机械(HANKOOK)、大连意美、亁亿重机、巨人重工、大连新大地。

  一、数控立车展品简述
  沈阳机床展出了VertiTurn 250200DWMY立式车铣加工中心,这是与德国希斯公司联合研发的,具有国际领先水平。最大切削直径Φ2500,最大切削高度2000mm,工作台最大扭矩54.1kN•m,刀架铣主轴最高转速3500r/min,铣主轴最大扭矩1200N•m,X/Z轴快移速度20m/min,X轴行程-1250/2700mm,Z轴行程1400mm。机床为龙门动梁式工作台移动布局,具有高速、大扭矩的特点,适用于航空航天等机械加工行业高效率、高精度的车铣复合加工。横梁升降采用双伺服电机+滚珠丝杠驱动,两立柱分别装有一根光栅尺,实现横梁升降的闭环检测。两立柱之间的横梁下部装有防撞杆,防止工件装卡起吊对横梁防护罩的损伤。工作台移动采用线轨,机床横梁右端悬挂有一个6工位的附件库,地面有一个扇形多层刀库,可根据机床指令,采用机器人自动换附件、自动换刀。
沈阳机床VertiTurn 250200DWMY立式车铣加工中心

  北一机床展出了BVTME1500数控立车,由其全资子公司WALDRICH COBURG设计,具有高精度、高效率、高稳定性的特点。工作台直径Φ1500mm,最大加工直径Φ2000mm,最大加工高度1750mm,工作台最大承重10t。工作台采用INA交叉滚子轴承提高超强轴向径向承载能力,工作台回转采用两组SIEMENS主轴电机+德国ZF减速箱通过伞齿轮驱动,确保高速车削功能和低速铣削精定位功能。刀架铣主轴采用SIEMENS高速电机和德国ZF减速箱,最高转速可达4000r/min。刀库为落地式双层旋转盘式结构,上层为附件头库,下层为铣刀库,采用伺服电机+小齿轮驱动大齿圈带动刀库旋转。X\Z\W进给轴采用SIEMENS伺服电机,配德国Alpha行星减速器,确保高速进给、高精度和高稳定性。采用SINUMERIK 840DSL数控系统。
北一机床BVTME1500数控立车

  齐重数控首次展出了SVT160×10/8P-MC单柱立式车削加工中心,最大车削直径Φ1600mm,最大工件高度1000mm,工作台最大承重8t,工作台直径1400mm,工作台转速范围(两档无极)3.15~400r/min,工作台最大切削扭矩12.5kN•m。刀架最大切削力20kN,刀架滑枕截面尺寸220×220mm,水平X轴行程-50~1000mm,垂直Z轴行程900mm,刀架刀杆截面32×32mm,刀架快速移动X、Z轴10m/min。横梁行程600mm,横梁升降速度410mm/min,数控系统西门子828D。适用于航空航天、发电、汽车、轴承、模具制造等行业大型盘类零件的高精度、高效率车削加工。
齐重数控SVT160×10/8P-MC单柱立式车削加工中心

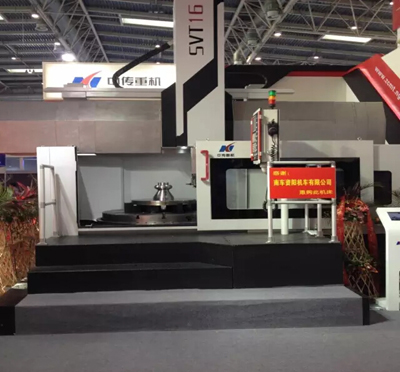

  中传重机展出了SVT16数控单柱立式车削加工中心,工作台直径Φ1600mm,最大回转直径Φ1800mm,最大加工直径Φ1600mm,工作台最大承重8t,工作台转速3.2~320r/min。机床是以工作台中心为对称的对称结构,立柱为热对称结构,采用整体结构提高了抗振性,立柱坐落于工作台底座上,变速箱由交流变频电机驱动,无级调速,机械三档。工作台采用主轴固定型短主轴结构,在主轴上装有一套高精度交叉滚子轴承,结构紧凑,可同时承受径向载荷、轴向载荷和倾覆力矩,而且在承受重载时弹性变形很小,提高了工作台的旋转精度和承载能力。横梁采用定梁形式,刀架的水平进给和滑枕的垂直运动,均由SIEMENS 1FT6型交流伺服电机直接驱动滚珠丝杠旋转实现。传动效率高,传动误差小,传动精度高。
中传重机SVT16数控单柱立式车削加工中心

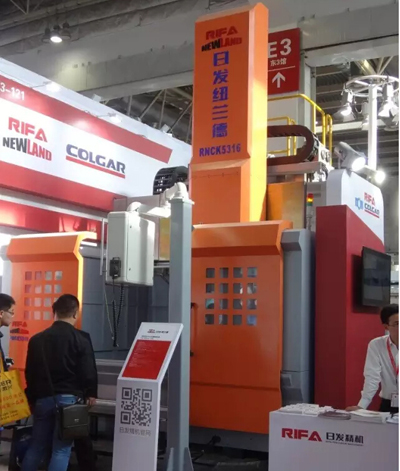

  日发精机展出了RNCK5316数控立车,车削直径Φ1600mm,工作台直径Φ1600mm,最大加工高度1000mm,载重12t,最大切削力4t;工作台回转采用交叉滚子轴承,工作台主传动采用三档齿轮箱,转速10~650r/min,主电机功率60kW,工作台最大扭矩30kN•m;X轴行程-100~1500mm,Z轴行程800mm,横梁升降行程600mm,采用双头丝杠驱动两侧的蜗轮-蜗杆减速箱,实现横梁升降的同步。X轴导轨采用滚滑复合导轨,综合了滑动导轨的刚度、阻尼优点和线轨的高精度优点,使机床长期保持高精度和耐用性,X、Z轴定位精度0.01mm/m,重复定位精度0.005mm/m,工作台端跳0.012mm,工作台径跳0.012mm。X、Z轴快移速度12m/min。
日发精机RNCK5316数控立车

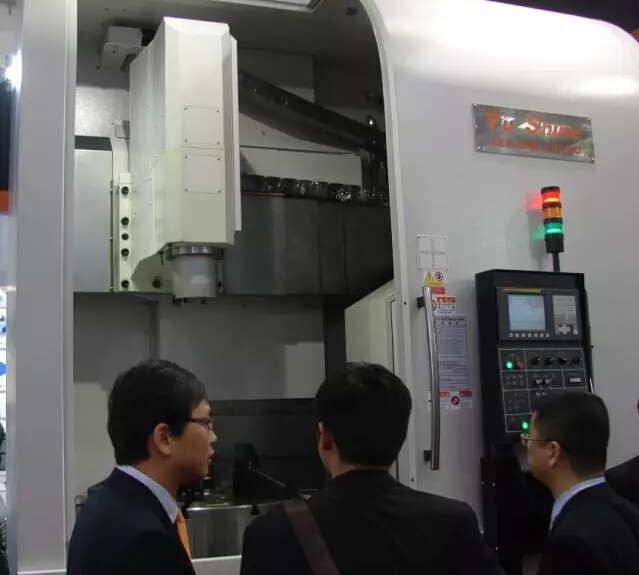

  台湾油欣精机(Yu Shine)展出了VLR-1000 ATC+C立车。最大回转直径Φ1200mm,最大切削直径Φ950mm,最大切削高度800mm,主轴功率37/45kW,配有刀库与自动换刀系统,具有铣车复合功能。
台湾油欣精机(Yu Shine)VLR-1000ATC+C立车

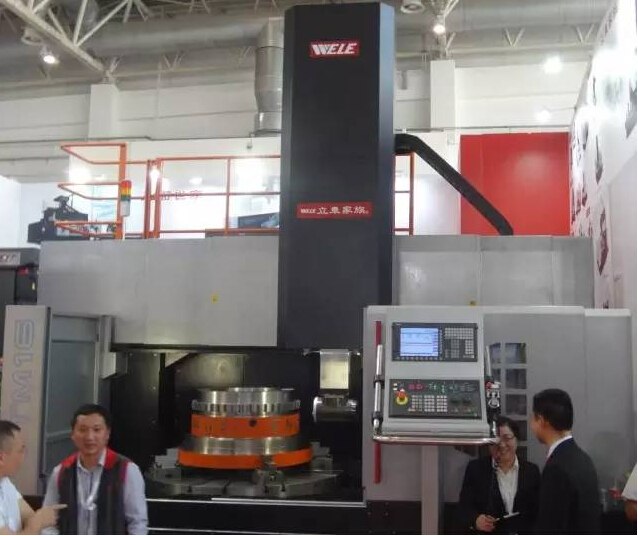

  台湾崴立(WELE)展出了VTM16铣车复合立车,该产品获得2011年台湾研发竞赛特优奖。工作台直径Φ1600mm,最大加工直径Φ2000mm,滑枕截面226×226mm,铣主轴转速1600r/min,铣主轴扭矩304N•m,X轴快移12m/min,Z轴快移8m/min,定位精度±0.007/500mm,重复定位精度0.003mm,整机重量20t。
台湾崴立(WELE)VTM16立车

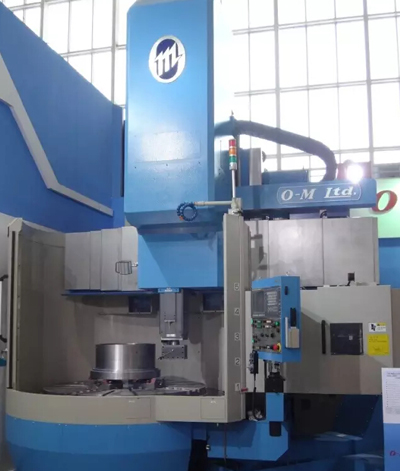

  日本欧安睦(O-M)展出了Neoα-16EX立车,工作台直径Φ1600mm,最大回转直径Φ1800mm,最大切削直径Φ1800mm,最大加工高度1500mm,最大工件重量8t,最大切削力2.5t,滑枕最大行程1250mm,滑枕截面尺寸240×240mm,ATC刀库容量24把,工作台转速1~300r/min,主电机功率30kW(可增大至45kW)。选配功能有:自动对刀仪、自动工件测量补偿装置、X轴光栅尺、增加刀座、变压器、特配防护系统、中心出水冷却系统。
日本欧安睦(O-M)Neoα-16EX立车

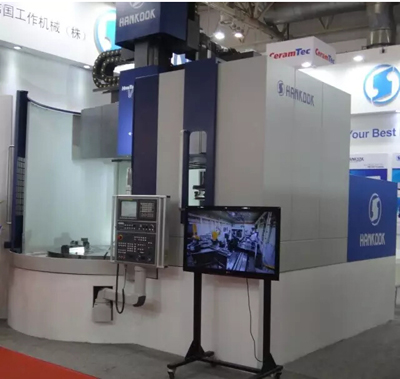

  韩国工作机械(HANKOOK)展出了HANTURN V16M铣车复合加工中心,工作台直径Φ1600mm,最大车削直径Φ2000mm,最大车削高度1600mm,工作台转速2~400r/min,工作台最大扭矩20.9kN•m,工作台承重8t,横梁升降行程1000mm,配有全自动换刀系统(18把)。床身、立柱、横梁、滑座均为铸件,导轨为矩形导轨,经高频淬火、精密磨削。滑枕采用球墨铸铁,全包结构,截面220×220mm,最大切削力25kN。导轨滑动配合面采用贴塑并人工精密刮研,所有重要区域采用全自动润滑系统。
韩国工作机械(HANKOOK)HANTURNV16M铣车复合加工中心

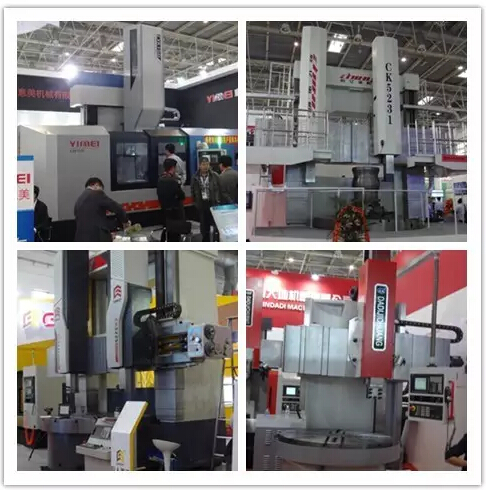

  一些新兴的机床企业也展出了立车产品。大连意美展出了CXK160铣车复合立车,采用超高分辨率双读数圆光栅技术,使工作台C轴定位精度达到±3″。亁亿重机展出了CK5231双柱立车,巨人重工展出了CK5225双柱立车,大连新大地也展出了立车产品。
新兴机床企业的立车展品

(作者:武汉重型机床集团有限公司 赵明)
未完待续。。。
