一种金刚石砂轮异型加工装置 [实用新型]

关键词 金刚石砂轮|2022-10-09 10:35:15|行业专利|来源 中国超硬材料网
摘要 申请号:CN202221787905.4申请人:郑州博尔德磨料磨具有限公司发明人:刘洪娟摘要:本实用新型属于金刚石砂轮领域,尤其是一种金刚石砂轮异型加工装置,针对现有的金刚石砂轮加...

申请号:CN202221787905.4

申请人:郑州博尔德磨料磨具有限公司

发明人:刘洪娟


摘要:

       本实用新型属于金刚石砂轮领域,尤其是一种金刚石砂轮异型加工装置,针对现有的金刚石砂轮加工装置上,金刚石的位置不变,只是可以旋转,最多可进行平移,并且对工件进行固定的位置也是固定的,就还存在不方便对异性工件进行加工问题,现提出如下方案,其包括装有电机,所述电机输出轴的左端固定安装有砂轮,所述工作台的顶部滑动连接有安装板,所述安装板的前侧滑动连接有对称设置的滑动板,本实用新型中:通过转动控制架就可对安装板进行解锁,使得安装板可带动工件在工作台的顶部移动,并且调整两个滑动板在安装板上的位置,就可将工件固定在安装板前侧的任意位置,方便对异形攻工件进行加工。

主权利要求:

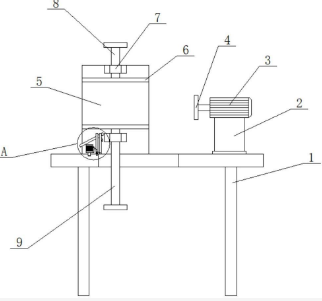

       一种金刚石砂轮异型加工装置,包括工作台(1),其特征在于,所述工作台(1)的顶部滑动连接有支架(2),所述支架(2)的顶部固定安装有电机(3),所述电机(3)输出轴的左端固定安装有砂轮(4),所述工作台(1)的顶部滑动连接有安装板(5),所述安装板(5)的前侧滑动连接有对称设置的滑动板(6),所述安装板(5)的前侧固定安装有堆成设置的螺母(7),所述滑动板(6)和螺母(7)的数量为两个,位于上方位置螺母(7)的内侧螺纹连接有第一螺纹杆(8),所述第一螺纹杆(8)的底端与位于上方位置滑动板(6)的顶部转动连接,位于下方位置螺母(7)的内侧螺纹连接有第二螺纹杆(9),所述第二螺纹杆(9)的顶端与位于上方位置滑动板(6)的底部转动连接,所述安装板(5)的前侧分别设有控制机构和定位机构,所述定位机构分别与控制机构和工作台(1)相配合。
