一种高精度双目视觉金刚石线切割对位模块 [实用新型]

关键词 金刚石线切割 , 对位模块 , 双目视觉|2022-09-26 11:19:26|行业专利|来源 中国超硬材料网
摘要 申请号:CN202221571830.6申请人:唐山莱锐思科技有限公司发明人:陈志海张春英张寒侯伟刘凤春杨光辉王立亚杨爱民薛涛李杰摘要:本实用新型涉及视觉模块技术领域,尤其涉及一种...

申请号:CN202221571830.6

申请人:唐山莱锐思科技有限公司

发明人:陈志海  张春英  张寒  侯伟  刘凤春  杨光辉  王立亚  杨爱民  薛涛  李杰


摘要:

       本实用新型涉及视觉模块技术领域,尤其涉及一种高精度双目视觉金刚石线切割对位模块。包括双目相机,所述双目相机设置在外壳内,所述外壳与所述双目相机对应的位置设置有防护镜片,所述镜片的一侧设置有气嘴,所述气嘴通过气管与压力气源连接,所述外壳为封闭结构,所述外壳通过设置的气口与压力气源连接。通过在双目相机的镜片一侧设置气嘴和液嘴,实现气液的镜片清理无需停机人工清理;通过在外壳中设置气口,并通过气口连接压力气源使外壳内实现正向气压,有效避免灰尘进入外壳内,避免对双目相机造成污染。

主权利要求:

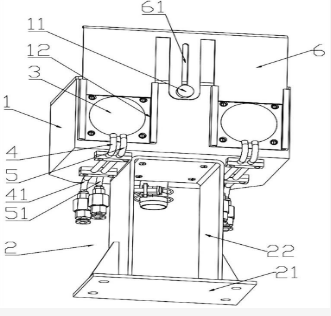

        1.一种高精度双目视觉金刚石线切割对位模块,包括双目相机(10),所述双目相机(10)设置在外壳(1)内,其特征在于:所述外壳(1)与所述双目相机(10)对应的位置设置有防护镜片(3),所述镜片(3)的一侧设置有气嘴(4),所述气嘴(4)通过气管(41)与压力气源连接,所述外壳(1)为封闭结构,所述外壳(1)通过设置的气口(7)与压力气源连接。
