一种金刚石刀片

关键词 金刚石刀片 , 钻削|2018-09-05 15:42:48|行业专利|来源 中国超硬材料网
摘要 申请号:201820078737.9申请人:郑州市世博超硬刀具有限公司发明人:禹建春摘要:本实用新型公开一种多个刀头、一刀多用的金刚石刀片,包括正三角形基体,所述基体的上端面的三个...

申请号:    201820078737.9

申请人:    郑州市世博超硬刀具有限公司

发明人:    禹建春

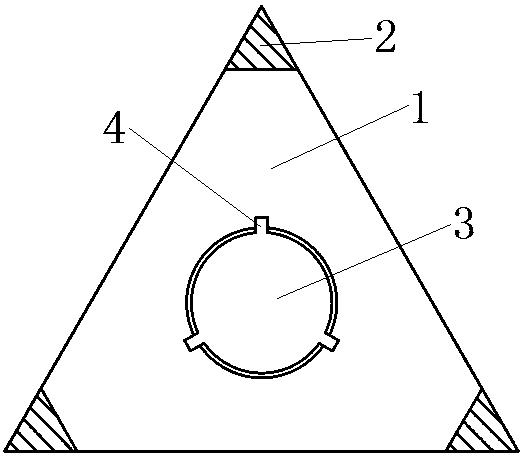

getimg (1).jpg

摘要:

       本实用新型公开一种多个刀头、一刀多用的金刚石刀片,包括正三角形基体,所述基体的上端面的三个顶端处设有PCD刀头,中心处设有盲孔,所述盲孔侧面加工有三个等距圆周排列的销槽,所述基体的下端面加工成三角锥形的钻削部,所述钻削部加工有三个弧形的主切削刃,所述弧形切削刃的一端处于所述基体的顶角处,另一端连接梯形状刀片,所述梯形状刀片也是PCD材料制成,三个梯形状刀片的顶端汇集于所述三角锥形钻削部的锥顶,本实用新型的好处为:多个刀头的设计等于变相增加了刀具的使用寿命,同时还增加了钻削的功能,使刀具既能进行面加工又能进行孔加工,增加了本实用新型的功能性。

主权利要求:

       1.一种金刚石刀片,其特征在于,包括正三角形基体(1),所述基体(1)的上端面的三个 顶端处设有PCD刀头(2),中心处设有盲孔(3),所述盲孔(3)侧面加工有三个等距圆周排列 的销槽(4),所述基体(1)的下端面加工成三角锥形的钻削部,所述钻削部加工有三个弧形 的主切削刃(6),所述主切削刃(6)的一端处于所述基体(1)的顶角处,另一端连接梯形状刀 片(5),所述梯形状刀片(5)也是PCD材料制成,三个梯形状刀片(5)的顶端汇集于所述三角 锥形钻削部的锥顶。

       2.如权利要求1所述的一种金刚石刀片,其特征在于,所述梯形状刀片(5)的长腰线为 横刃(51)。

3.如权利要求1所述的一种金刚石刀片,其特征在于,所述主切削刃(6)与基体边线围 成的区域加工成排屑槽(7)。
