换刀式仿古刨刀

关键词 换刀式 , 古刨刀|2018-01-11 08:55:31|行业专利
摘要 申请号:201720642933.X申请日:2017.06.05申请人:博深普锐高(上海)工具有限公司发明人:田广军摘要:本实用新型公开了一种换刀式仿古刨刀,其技术方案要点是包括刀...

申请号: 201720642933.X

申请日: 2017.06.05

申请人: 博深普锐高(上海)工具有限公司

发明人: 田广军


       摘要:

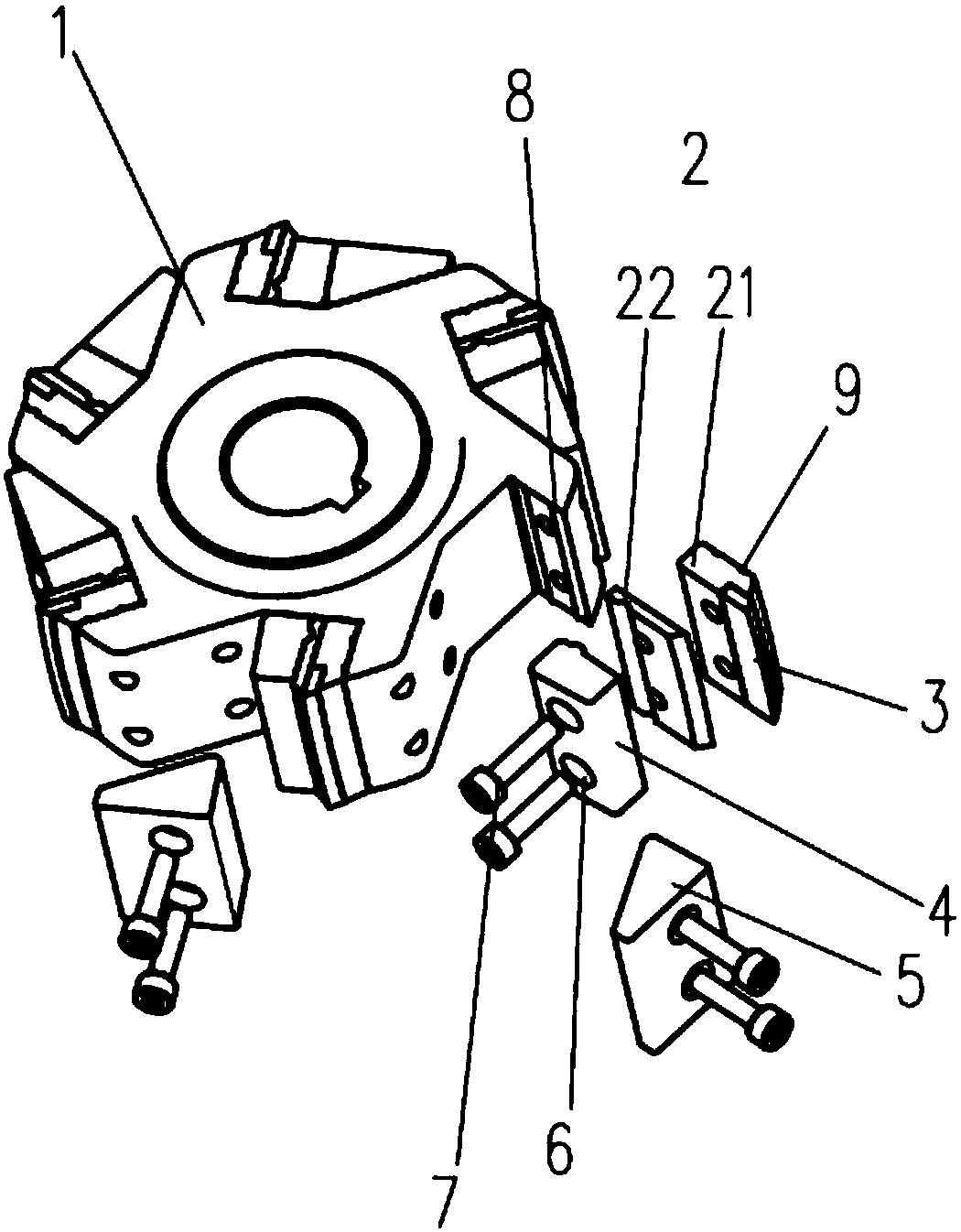

       本实用新型公开了一种换刀式仿古刨刀,其技术方案要点是包括刀体和设置在刀体上的刀头,其特征在于:所述刀头包括金刚石可换刀片和硬质合金刀片,所述金刚石可换刀片与硬质合金刀片相抵触并采用可拆卸固定部件连接在一起,所述金刚石可换刀片上设有金刚石刀齿,所述金刚石可换刀片比硬质合金刀片高0.2~0.5mm,所述金刚石可换刀片前角角度为15~25度,后角角度为8~25度,轴向角角度为0~20度,所述硬质合金刀片设有20~40度的后角,本实用新型的优点在于与目前的仿古刨刀相比,这种换刀式仿古刨刀既能有效的避免焊接式仿古刨刀产生的挖切现象,也能避免自压式金刚石仿古刨刀后续的修磨效率低下问题。

       主权利要求:

       一种换刀式仿古刨刀,包括刀体和设置在刀体上的刀头,其特征在于:所述刀头包括金刚石可换刀片和硬质合金刀片,所述金刚石可换刀片与硬质合金刀片相抵触并采用可拆卸固定部件连接在一起,所述金刚石可换刀片上设有金刚石刀齿,所述金刚石可换刀片比硬质合金刀片高0.2~0.5mm,所述金刚石可换刀片前角角度为15~25度,后角角度为8~25度,轴向角角度为0~20度,所述硬质合金刀片设有20~40度的后角。
