金刚石半导体器件的研究进展

关键词 金刚石 , 半导体|2021-08-05 09:48:54|来源 DT半导体
摘要 摘要:金刚石因其优异的物理化学特性,被视为下一代电力电子器件的终极材料,金刚石半导体器件的制备受到了科研工作者的广泛关注。文章对金刚石基二极管、开关器件和边缘终止效应等方面的研究成...

       摘 要:金刚石因其优异的物理化学特性,被视为下一代电力电子器件的终极材料,金刚石半导体器件的制备受到了科研工作者的广泛关注。文章对金刚石基二极管、开关器件和边缘终止效应等方面的研究成果进行了概述。着重阐述了金刚石半导体器件的电学特性,尤其是,在 500 ℃高温条件下得到高正向电流密度,阻断能力大于10 kV,并展现出长程稳定性的肖特基势垒二极管;在金属半导体场效应晶体管与金属氧化物半导体场效应晶体管上制得阻断电压超过 2 kV 的开关器件。同时,针对加工技术带来的表面缺陷,详细讨论了金刚石器件的表面终止技术和缺陷对器件性能的影响,并展望了金刚石半导体在肖特基势垒二极管及场效应晶体管等领域的应用前景。

       关键词:金刚石;半导体器件器件;肖特基二极管;场效应晶体管


       0、研究背景

       对于提供低功耗和高频操作的下一代电力电子器件,金刚石是一种极有前景的材料。金刚石具有极低的本征载流子浓度,有望实现低泄漏电流与高温操作。表1比较了Si、4H-SiC、GaN、Ga2O3和金刚石的性能。金刚石具有很高的载流子迁移率(电子和空穴迁移率分别为4500和3 800 cm2/Vs)[1]、超高的击穿电场(>10 MV/cm)、低介电常数(5.7)[2]和很高的热导率(2 200 W/mK)。因此,人们期望基于金刚石基的功率器件能够显著地减少传导损耗和开关损耗。

       近十年来,金刚石生长技术得到了改进与提升,掺杂控制的 p 型、n 型金刚石和本征金刚石生长技术已经趋于成熟。因此,这些材料的电学特性不仅可以从理论上进行表征,而且可以用器件结构进行实验研究。例如,用瞬态电流技术估算电子和空穴的载流子速度[3],用飞行时间和霍尔效应测量获得载流子迁移率[4]。通过对平面肖特基势垒二极管(Schottky barrier diodes,SBD)掺杂剖面和击穿电压的分析,得到了9.5 MV/cm的最大击穿场强[5]。近年来报道了许多金刚石SBD的性能,如 Vmax>10 kV 的击穿电压[6-7]、大于 20 A 的大电流操作[8]等。在本文中,回顾了金刚石半导体器件的近期进展。

       1、金刚石器件

       1.1 二极管

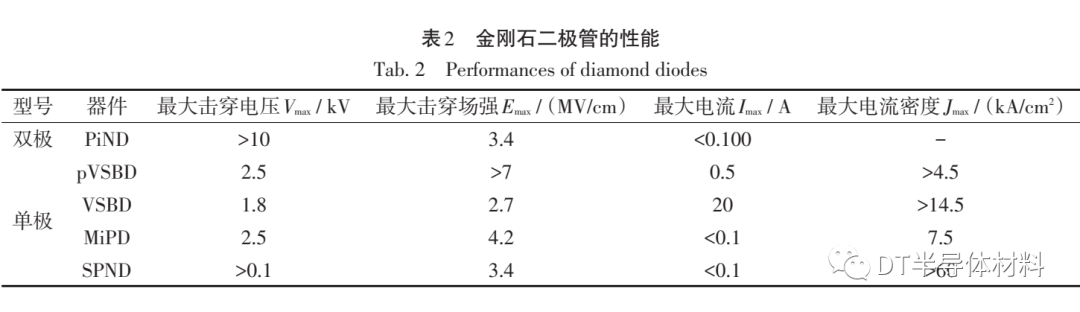

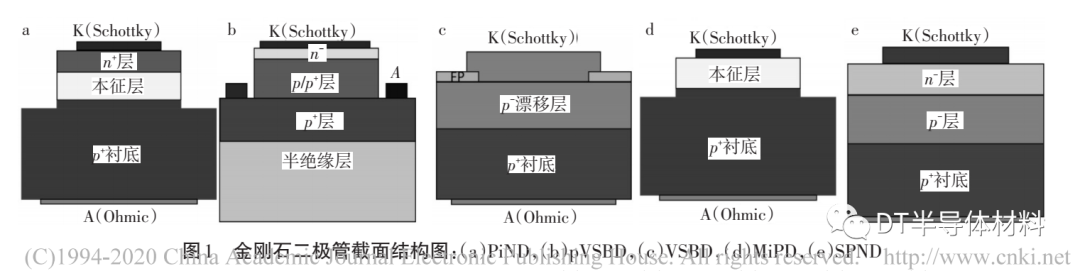

       单极和双极二极管,如 p 型-本征-n 型二极管(p-type-intrinsic-n-typediode,PiND)、SBD、金属本征 p 型二极管(metal-intrinsic-p type diode,MiPD)和肖特基pn二极管(Schottky pn diode,SPND)等具有代表性的器件性能参数已通过实验测量如表2所示,金刚石二极管横截面结构如图1所示。

       1.1.1 PiND 双极 PiND 横截面结构如图 1(a)所示,Hathwar等[9]通过无台式结构的PiND获得了最高大于11.5 kV的最大击穿电压Vmax。当使用台式结构时,由于泄漏电流增加,导致击穿电压降低。泄漏电流的增加被认为是由于台面刻蚀过程中形成的缺陷所致。双极金刚石器件由于载流子寿命短导致正向电流密度较低。

       1.1.2 pVSBD 因为可以利用较高的晶体质量和低成本的半导体衬底,伪垂直肖特基二极管(pseudovertical SBD,pVSBD)结构非常适合金刚石二极管的制备[10-11]。如图1(b)所示,具体制备流程是:首先在半导体衬底上生长出厚度为 1~3 μm 的重掺硼p+型层,然后沉积轻掺硼的p-漂移层。p-漂移层经选择性刻蚀后,在 p+层上直接形成欧姆接触。在这种结构中,耗尽层垂直延伸到漂移层,然而,正向电流在p+层中横向流动。p+层中载流子的平均自由程随接触的面积增大而增大,相应地,p+的电阻不随接触面积的增加而降低。由于这种影响,pVSBD 目前传输电流的能力被限制在 5 A以下[12]。

       pVSBD 金刚石的肖特基势垒高度(Schottkybarrier height,SBH)具有很大的可控性,是其重要的优点之一。Craciun等[13]报道了氧终端的p型金刚石的SBH为1.2~3.4 eV,这与Si和SiC的禁带范围相当。特别是臭氧处理后的表面表现出较高的SBH和大于2.5 MV/cm的电场强度[14-15],从而无需边缘终止技术。利用这种处理方法,ZrSBD器件实现了在6 V下的高反向阻断电压>1 kV和高电流密度>1 kA/cm2[16]。由于测试设备的测量限制,未发现该装置的击穿行为。但从 p-层掺杂浓度计算,最大击穿场估计大于7.7 MV/cm。

       Fiori 等[17]对肖特基界面也进行了一些研究。在正向偏压条件下,金属与氧端金刚石之间的载流子输运可以用热离子发射模型来解释。然而,SBH与电负性差之间也存在反比关系[18-19]。Muret等[20]报告了势垒的不均匀性对正向和反向特性都有影响并表明界面缺陷或界面电荷的存在取决于氧化方法。

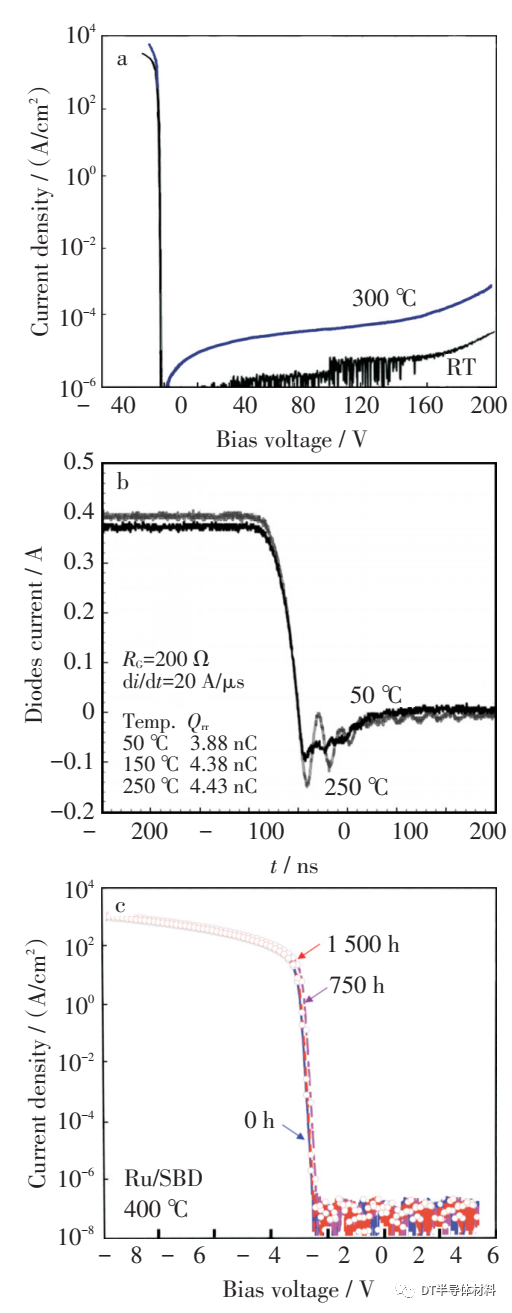

图2 金刚石VSBD的电学特性:(a)在室温25 ℃和300 ℃时的典型电流-电压特性,(b)50 ℃和250 ℃下的关断特性,(c)在400 ℃退火的电流电压特性

       图2(a)为有50 μm大小肖特基接触的pVSBD的典型正向和反向电流电压特性。用 Mo 作为肖特基金属,SBH为2.2 eV。在肖特基接触电压为-7 V时,室温(RT)正向电流密度为1 800 A/cm2,在250 ℃时为 4 500 A/cm2。尽管未使用边缘终止结构,其反向电场强度依然大于3.5 MV/cm。虽然未观测到这些装置的雪崩击穿,但是由于泄漏电流的增加,截止电压受到了限制。在此衬底上,75%的器件的击穿场强 Emax大于 3 MV/cm。在考虑阻隔效应的情况下,金刚石 SBD 的漏电流可以用热电子场发射来解释,该模型与实测的泄漏电流吻合良好,即使在高温下也是如此[21]。

       1.1.3 VSBD VSBD 结构如图 1(c)所示,图 2(b)显示了双脉冲法测量的VSBD的典型关断特性[22]。VSBD安装在为高温高功率器件设计的金属/陶瓷封装上,如图 2(b)所示,可以看出关断时间(turnoff time,trr)与温度和正向电流密度无关。由于金刚石的介电常数较低,所以耗尽层电荷的反向恢复电荷Qrr小于SiC-SBD。金刚石SBD的快速开关性能是其应用在高频低损耗电路的优点之一。

       Young 等[23]研究了 VSBD 的肖特基界面在高温下的长期稳定性,结果如图2(c)所示。当肖特基界面稳定时,在250 ℃处,初始位移出现在1 h左右;然而,即使在400 ℃、1 500 h和500 ℃、250 h之后,Ru/金刚石界面的SBH、RON和理想因子也都未进一步降低。Pt/金刚石和WC/金刚石界面也表现出良好的热稳定性,因为铂族金属需要的活化能极高或者在界面层形成金属碳化物[24]。在10 MJ/kg的X射线照射下,金刚石VSBD的耐辐射性也得到了Umezawa等[25]的证实。

       1.1.4 MiPD MiPD的截面结构图如图1(d)所示,是一种具有潜力的单极性金刚石器件。Brezeanu等[26]使用这种二极管结构实现大于2.5 kV的关断电压。在正向偏压条件下, p+层注入的空穴在本征层(I层)中具有高迁移率,而I层在反向偏压条件下阻断高电压。但是,因为正向电流是由空间电荷限制电流决定的,所以电流密度是有限的,尤其是在高温下[27-28]。

       1.1.5 SPND 当硼浓度大于1020/cm3时,与碳相比由于硼的共价半径较大,即使在金刚石中可能存在 高 硼 掺 杂 浓度,晶格膨胀也不能忽略[29]。Kitagoh等[30]用X射线衍射和透射电镜证实了晶格在产生大量位错后发生的弛豫,测定了8×1021/cm3掺硼薄膜的临界厚度为200 nm。Alegre等[31]估算了(001)生长的临界硼浓度为3.2×1021/cm3,并得出结论:位错的产生是由于邻近效应。因此,在p+/衬底上生长的漂移层(如pVSBD)具有源自缺陷p+层的高密度位错。为了避免这种影响,Nagase 等[32]首先在高质量的半绝缘基片上生长一层 p-漂移层,然后生长一层 p+接触层,最后从背面蚀刻50 μm厚的基板,在p层上制备肖特基接触。利用该结构获得了最大击穿电压 Vmax为700 V。

       由 Makino 等[33- 34]报导了 SPND,如图 1(e)所示,其最高电流密度超过60 kA/cm2。它们在顶部具有肖特基接触的p+接触层上使用轻掺杂n型漂移层。在正向偏压的条件下,n型层仍耗尽,使得从 p+层注入的空穴通过饱和速度流过 n 型层,因此,正向电流密度与n型层厚度几乎无关,另一方面,阻断电压由 n 型层的厚度确定。Makino 等[35]还报告了用trr小于30 ns的快速关断,这在常规PN结二极管中是不可能的。n型掺杂浓度随漂移层厚度的增加而减小从而提高 Vmax,保持漂移层在正偏压区的完全耗尽状态。

       1.2 开关器件

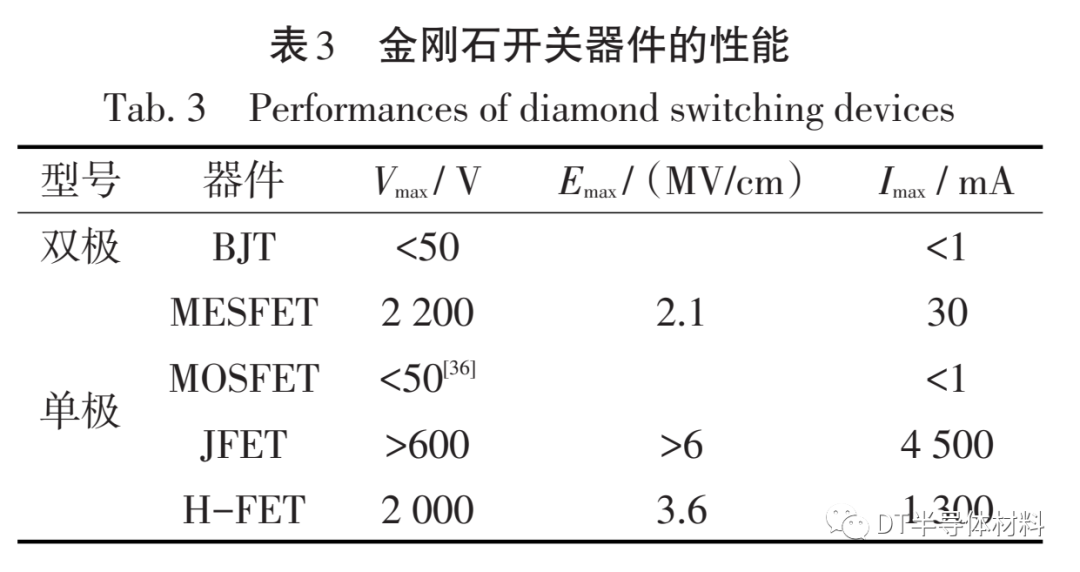

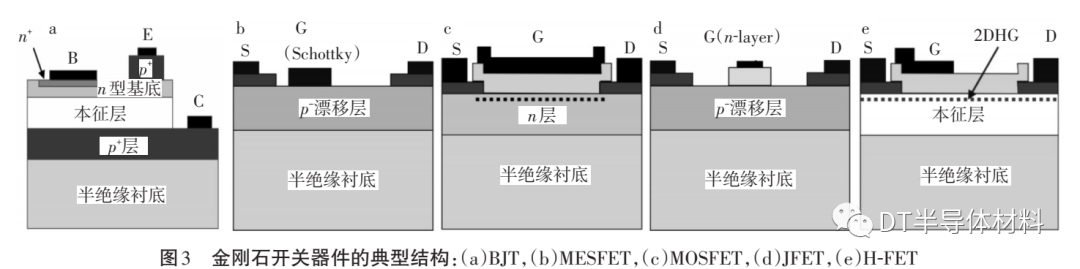

       将金刚石用于开关器件的研究始于 20 世纪80年代。表3和图3分别列出了金刚石开关器件的性能及其典型结构。

       1.2.1 BJT Prins[37]首先利用天然p型金刚石晶体作为具有n型发射极和通过碳离子注入形成的集电极区域的基极电极来实现双极结型晶体管(bipolar junction transistor,BJT)。然而,由于制造工艺等问题,电流无增益效果。

       1.2.2 MESFET 与 MISFET 在 BJTs 这一发现之后 ,金 属 半 导 体 FET(metal-semiconductor fieldeffect transistor,MESFET)[38]和金属绝缘体半导体FET(metal- insulate- semiconductor field effect tran⁃sistor,MISFET)[39]也在天然金刚石晶体上实现了扩散掺杂或离子注入掺杂。21世纪初,在化学气相沉积(CVD)外延生长技术建立之后,这种情况发生了巨大的变化。具有可控性很强的SBH的肖特基接触可以简单地被制造在氧终端的金刚石表面。因此,深耗尽型 MESFET 在高温条件下具有高阻断电压和低栅漏电流的工作特性。

       1.2.3 MOSFET Pham等[40]研究深耗尽型金属氧化物半导体场效应晶体管(metal-oxide-semicon⁃ductor field- effect transistor,MOSFET)表 明 ,在500 ℃退火,在累积条件下,栅漏电流急剧减小。

       1.2.4 JFET 结栅场效应管(junction gate FET,JFET)也是典型的常开器件,其结栅下面通道中的耗尽层由栅极偏压控制[41]。由于金刚石 PN 结内建电势大于 5 eV,使常关式操作成为可能[42]。JFET 在室温和200 ℃下均能阻断大于600 V的电压,击穿场强>6 MV/cm。高质量的横向PN结决定了高电场强度[43-44]。Iwasaki等[45]实现了JFET的更高的电流密度458 A/cm2的双极运行。

       1.2.5 H-FET 氢终端对金刚石表面的电学特性起着重要的作用。金刚石经过化学气相沉积后的典型表面结构为氢终端,会呈现二维 p 型表面导电。这个表面导电层具有较高的载流子浓度(>1012/cm2)、较浅的厚度(<10 nm)和较低的活化能,这种表面导电层是场效应晶体管沟道的理想材料[46]。最近,Kitabayashi等[47]对H-FET的击穿电压进行了表征,与MESFET类似,通过将提高栅极与漏极的距离到 24 μm,H-FET 的  Vmax可提高到2 kV,这是金刚石场效应管的最高值。

       Matsumoto 等[48]利用 OH 终端在(111)面金刚石上实现反型 MOSFET。他们用磷掺杂的 n 型层作为主体,以通过原子层沉积的Al2O3作为栅极绝缘体,在栅偏压为 6.3 V 时形成了 p 型反转通道。他们确定反转迁移率为8 cm2/Vs。

       由于金刚石的优异特性,它在制备电力电子设备方面具有巨大优势。人们已经成功开发了各种FET结构,并取得了预期的结果。然而,在高功率晶体管的制备中,寻找合适的栅极绝缘材料仍是亟需解决的问题。金刚石晶体管常用的栅极绝缘材料有:Al2O3,SiO2,CaF2等。然而,这些材料的介电常数很低,无法完全控制金刚石的高空穴密度。另一方面,铁电材料具有极高的介电常数,但是需要合适的过渡层材料来制造高功率金刚石晶体管。因此,选择新的栅极绝缘材料对于制备新的基于金刚石的器件非常必要和紧迫。

       2、金刚石的边缘终止和缺陷

       即使金刚石具有优异的材料特性,由于在电位分布变得陡峭的电极边缘处发生击穿,所以也需要边缘终止技术。金刚石器件经常被观察到从电极边缘开始的硬击穿。针对金刚石器件提出的典型的边缘终止技术有:单极器件的绝缘膜;结终端扩展(junction termination extension,JTE)与绝缘多晶硅技术。

       2.1 单极器件的绝缘膜

       通过在肖特基电极和金刚石表面之间插入绝缘膜,可以使电极边缘的电场松弛。Ikeda等[48-49]报道了以Al2O3和SiO2为绝缘体的金刚石SBD的优化绝缘层结构。他们指出,随着FP的实施, Vmax提高了 2 倍以上,Al2O3的最佳厚度约为 1.5 μm,是SiO2厚度的1.7倍。Kato等[50]通过实验证实了此方式可实现漏电流的减小和 Vmax的改善。然而,由于电极边缘的场增强仍然存在,因此无法获得理想的击穿电压。

       2.2 JTE

       由于通过离子注入或高质量n型选择区生长,在p型金刚石表面都难以产生低阻的n型层,很少有团队认识到 JTE 的金刚石结构。Huang 等[51]在VSBD边缘注入H+离子以获得与JTE相同的效果,并报告 Vmax为3.7 kV。

       2.3 半绝缘多晶硅技术

       与JTE相反,表面半绝缘钝化层增加表面欧姆泄漏将提供均匀的表面电位分布,提高击穿电压,这被称为半绝缘多晶硅技术,主要用于高压硅器件[52]。这种技术被证实对金刚石SBD也具有类似的效果。用绝缘层技术在10 MJ/kg的X射线辐照金刚石SBD后,漏电流略有增加,达到10 μA/cm2。这种漏电流可能是由于通过辐照缺陷在Al2O3中的电荷传输,从而使 SBD 的击穿电压提高了 20%以上[25]。漏电流可以用弱反偏压区的欧姆传导和强偏压区的热电子发射来解释,因而,击穿仍然发生在电极的边缘。

        2.4 器件的缺陷研究

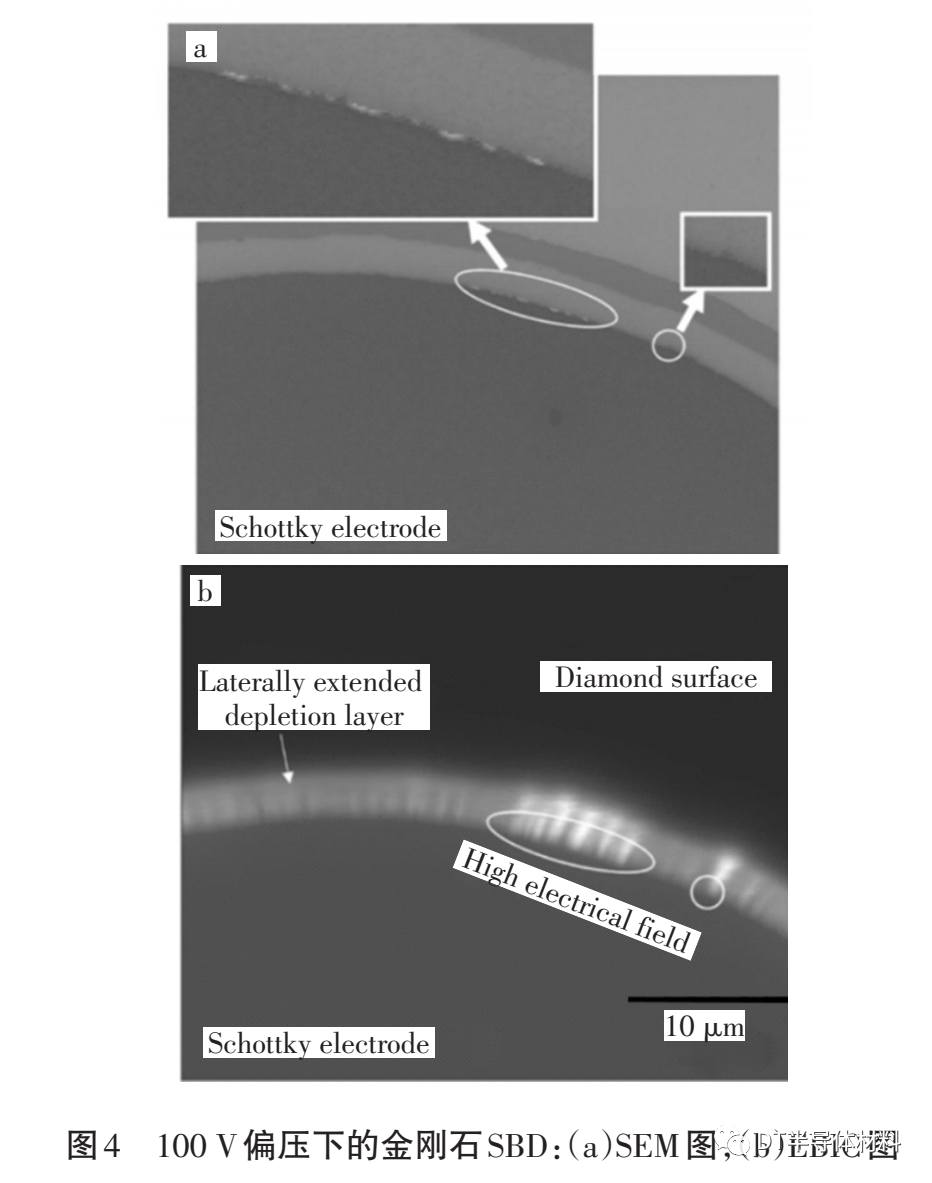

       利用电子束感应电流(electron-beam inducedcurrent,EBIC)成像技术可以实现电极边缘场增强的实验可视化[53]。加速电子束辐照金刚石会产生电子空穴对。当反向偏压施加到 SBD 时,产生的少数载流子,即金刚石中的电子,被电场加速并在漂移层中成倍增加。在肖特基接触处收集载流子作为电流,使与电子束扫描同步的电流映射对应于电场分布。如图4(a)所示,具有100 V反向偏压的金刚石 SBD 的扫描电子显微镜(scanning elec⁃tron microscope,SEM)和EBIC图像,在肖特基接触中心区域,平均电场为 1.3 mV/cm。如图 4(b)所示,SBD周围有一个横向延伸的耗尽层,其表现为一个高EBIC强度区。但是,EBIC强度在耗尽层和极强信号区、热点区域并不均匀。热点的可能来源是与器件制造相关的结构缺陷,特别是与光刻和提升工艺有关的结构缺陷[54]。

       缺陷也会导致器件性能下降。漂移层中的非外延微晶,是从衬底表面的污染物中生长出来的多晶粒子,是 VSBD[14]和 MESFET[55]中的致命缺陷。这些微晶大多可以通过控制生长条件和使用基片剥离技术来去除[56]。然而,诸如螺纹位错等晶体缺陷的影响尚未得到解决。

       X射线形貌是表征金刚石晶体缺陷的有力工具[57]。Watanabe等[58]在高压高温衬底上产生的位错密度估计为104~105/cm2。这些位错是通过化学气相沉积膜传播,以及由表面抛光缺陷产生的附加位错[59]。Kato等[60]试图用X射线形貌揭示漏电流与位错类型之间的关系,假设每种类型的位错对漏电流的增加都有其各自的贡献。他们得出结论,边缘和螺纹混合位错对泄漏电流有相似的贡献。Ohmagari等[61]表征了SBD的漏电流与阴极发光谱的带A发射的关系,并得出结论:只有四重对称发光模式的缺陷才会产生漏电流。

       3、结 论

       自同质外延生长技术和掺杂控制建立以来,金刚石器件的性能得到显著地提高。目前实现了在500 ℃高温下,高正向电流密度并展现出长期稳定性的肖特基势垒二极管;具有低阻耗且阻断能力大于10 kV的二极管也被实现。在开关器件方面,实现了金属半导体场效应晶体管与金属氧化物半导体场效应晶体管的阻断电压超过2 kV。然而,器件制造技术的缺乏仍然限制了器件的性能。离子注入和选择性区域生长形成边缘终端结构与MOS结构制备技术一起,成为使金刚石发挥优异性能的必备技术条件之一。但是由于金刚石极好的化学稳定性与极高的硬度,给金刚石微结构处理带来了较大困难,为了提高器件的制造与器件的性能,对表面结构、界面结构和缺陷结构开展更深入的研究是十分必要的。
